Bedienungsanleitung

LX1049749-UN-21MAY10

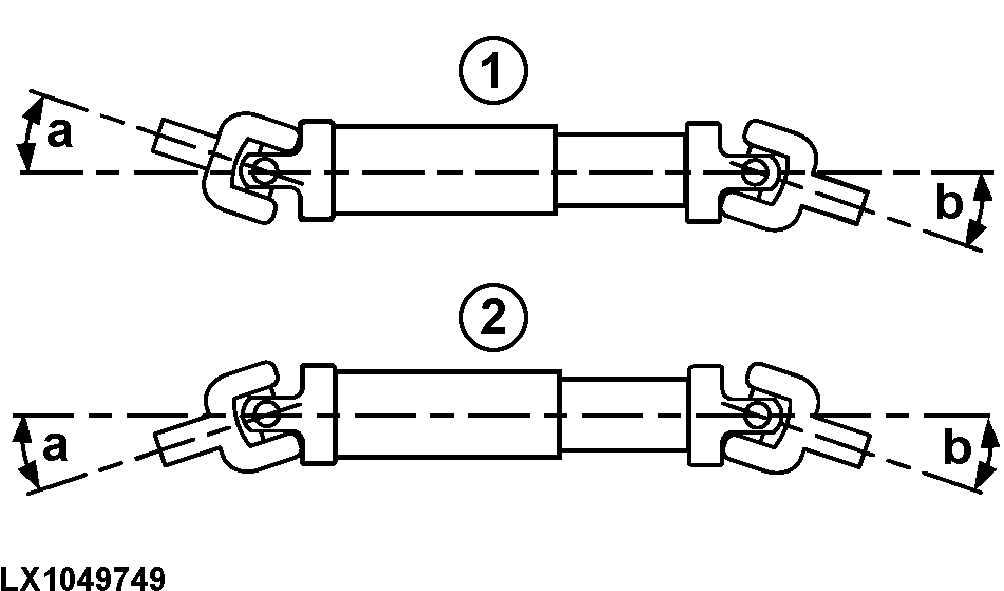

Gelenkverbindung an Antriebswelle

LX1049900-UN-22FEB11

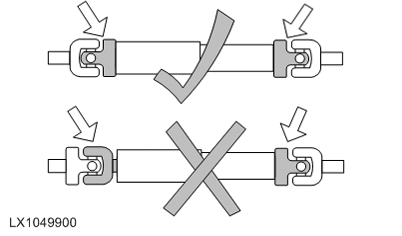

Gabeln korrekt zueinander ausrichten

1 - Z-Anordnung

2 - W-Anordnung

Die Winkel (a) und (b) der Kreuzgelenke sollen an beiden Enden der Gelenkwelle möglichst gleich sein.

Bei Anwendungen, bei denen das nicht zutrifft (z. B. Kurvenfahrten bei eingeschalteter Zapfwelle), wird die Verwendung einer Weitwinkelgelenkwelle empfohlen.

HINWEIS: In den beiden Schemazeichnungen wurde auf die Darstellung eines Gelenkwellenschutzes verzichtet. Beim Betrieb von Gelenkwellen darf auf diesen Schutz nicht verzichtet werden.

WICHTIG: Es sind nur solche Betriebszustände zulässig, wie sie in den Betriebsanleitungen der entsprechenden Anbaugeräte beschrieben werden. Dies gilt unter anderem besonders für maximal zulässige Knickwinkel, für die Verwendung von Freilauf- und Überlastkupplungen sowie für die vorgeschriebene Rohrüberlappung beim Zusammenschieben der Profilrohre.

WICHTIG: Vor der Verwendung eines zapfwellengetriebenen Anbaugeräts Maßnahmen ergreifen, die sicherstellen, dass die Antriebswelle regelmäßig geschmiert wird. Entsprechende Beschreibung der Betriebsanleitung des Herstellers beachten.

WICHTIG: Bei mehrteiligen Teleskop-Antriebswellen müssen die Gabelköpfe wie gezeigt ausgerichtet sein. Die Gabelköpfe beider Seiten dürfen NICHT um 90° zueinander verdreht sein (siehe Pfeile auf der Abbildung rechts).
