Informationsanzeige (Rollmodus-Schalter)

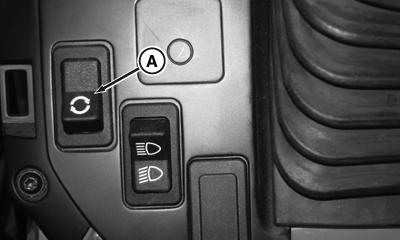

PY16305-UN-08AUG12

Rollmodus-Schalter (Kabine abgebildet)

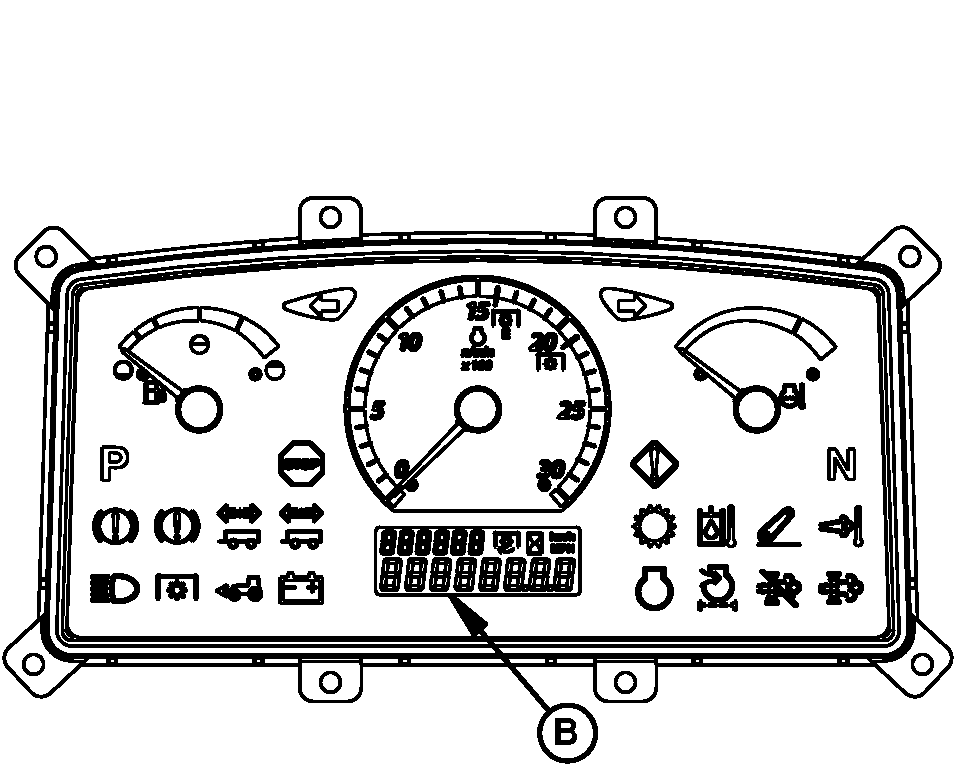

PY31520-UN-09SEP16

A - Rollmodusschalter

B - Informationsanzeige

Der Rollmodus-Schalter (A) steuert zwei verschiedene Anzeigemodi, "Normal" und "Diagnostik".

Informationsanzeige – normaler Modus

Die Standardeinstellung für den Rollmodus-Schalter (A) und die Informationsanzeige (B) ist der normale Modus. Im normalen Modus: bietet die Informationsanzeige (B) eine numerische Darstellung der Motorbetriebsstunden, Fahrzeuggeschwindigkeit oder Zapfwellendrehzahl.

• Den Rollmodusschalter (A) drücken und freigeben, um die Werte der Informationsanzeige (B) (Motorbetriebsstunden, Fahrzeuggeschwindigkeit und Zapfwellendrehzahl) nacheinander anzuzeigen.

  Rollmodus-Reihenfolge
  Motorbetriebsstunden
  Fahrzeuggeschwindigkeit1
  Zapfwellendrehzahl1
  Fortschritt der Regeneration Stufe 12
  Fortschritt der Regeneration Stufe 22
  Fortschritt der Regeneration Stufe 32

• Beim ersten Einschalten des Zündschalters werden die Motorbetriebsstunden angezeigt.
• Die Motorbetriebsstunden werden mindestens 7 Sekunden lang angezeigt, bevor automatisch zu einem anderen Wert gewechselt wird.
• Die Anzeige (B) wechselt automatisch zur Fahrzeuggeschwindigkeit, wenn der Traktor zu fahren beginnt.
• Ist eine Seite oder Steuerung (Zapfwelle/Betriebsstunde) ausgewählt, leuchtet die Fahrzeuggeschwindigkeits-LED nach 7 Sekunden.
• Die Anzeige (B) wechselt automatisch zur Zapfwellendrehzahl, wenn die Zapfwelle eingeschaltet wird.
• Die Anzeige (B) deaktiviert den automatischen Bildlauf, sobald der Rollmodusschalter (A) gedrückt wird oder zum Durchblättern der Anzeigemodi verwendet wird.
• Die Zapfwellendrehzahl wird nur dann angezeigt, wenn die Anzeige "Zapfwellendrehzahl freigeben" in der ICC-Diagnoseadresse 026 (1 = freigegeben) konfiguriert ist (falls das Fahrzeug mit einer elektrohydraulischen Zapfwelle ausgestattet ist).
• Die Anzeige (B) aktiviert den automatischen Bildlauf erst wieder nach Ein- und Ausschalten des Zündschalters.
• Während des Abgasfilterreinigungsverfahrens werden auf der Anzeige (B) abwechselnd die verschiedenen Stufen der Abgasfilterreinigung angezeigt.

Informationsanzeige – Diagnosemodus

Der Diagnosemodus verfügt über zwei Zugriffsstufen, “Kunde” und “KD-Fachmann”.

• Zugriff durch Kunden: Den Rollmodusschalter 5 Sekunden lang gedrückt halten, um die Diagnosesitzung zu starten. Hierdurch werden Diagnosecodes und eine begrenzte Anzahl von Diagnoseadressen angezeigt.
• Zugriff durch KD-Fachmann – Nur zur Verwendung durch John Deere-Händler. Zugriff auf alle Punkte des Kundenmodus sowie Fahrzeugeinstellungen, Konfiguration und Kalibrierung.

Zugriff durch Kunden: Abruf, Aufzeichnung und Löschen von Diagnosecodes:

• Den Rollmodusschalter 5 Sekunden lang gedrückt halten, um die Diagnosesitzung zu starten.
• Nach dem Aufrufen der Diagnose werden alle aktiven bzw. zuvor aktiven Codes automatisch angezeigt und durchlaufen, wobei jeweils die Steuereinheit (aus 3 Buchstaben bestehende Abkürzung) und die Codenummer (XXXXXX.XX) angezeigt werden.
• Zum Anzeigen und/oder Löschen von Diagnosecodes für eine beliebige Steuereinheit wie folgt vorgehen:

1. Mit dem rechten Blinkerschalter zur gewünschten Steuereinheit scrollen.
2. Den Rollmodusschalter drücken und loslassen, um die Diagnoseadresse für die gewünschte Steuereinheit aufzurufen.
3. Mit dem rechten Blinkerschalter zur Diagnoseadresse 001 der gewünschten Steuereinheit scrollen.
4. Wenn Codes vorhanden sind, wird das Wort "codes" eingeblendet. Falls dies nicht der Fall ist, wird "none" (keine) eingeblendet.
5. Den Rollmodusschalter drücken und loslassen, um alle Codedetails für diese Steuereinheit anzuzeigen.
6. Alle in der Steuereinheit vorhandenen Codes werden hier angezeigt und können durchlaufen werden.
7. Um die Option zum Löschen von Codes für diese ausgewählte Steuereinheit aufzurufen, den rechten Blinkerschalter drücken und loslassen.
8. Die Frage “CLR ?” wird angezeigt.
9. Zum Löschen der Codes den Rollmodusschalter drücken und loslassen.
10. Um zur gesamten Steuereinheitliste zurückzukehren, den linken Blinkerschalter drücken und loslassen.
11. Mit der nächsten gewünschten Steuereinheit fortfahren, indem die Schritte 1–10 wiederholt werden.
