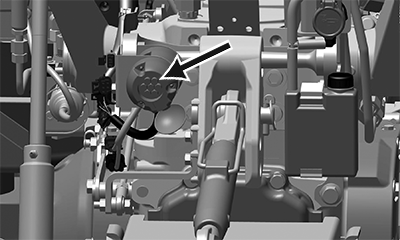

Siebenpolige Steckdose
PY41812-UN-04AUG17
Für Traktoren mit Kabine abgebildet
PY5606-UN-06MAR07
Siebenpolige Steckdose
A - Siebenpolige Steckdose
Steckdose (A) dient zum Anschluss von Beleuchtung, Blinkern und fernbedienten elektrischen Ausrüstungen an Anhängern oder Anbaugeräten. Immer eine Zusatzbeleuchtung am gezogenen Gerät anbringen, wenn die hinteren Leuchten und andere Beleuchtung verdeckt sind.HINWEIS: Passende Stecker sind beim John Deere Vertriebspartner erhältlich.
|
Klemme |
Funktion |
Kabelfarbe |
|---|---|---|
|
1 |
Linke Blinkleuchte |
Grün |
|
2 |
Zubehör |
Rot |
|
3 |
Masse |
Schwarz |
|
4 |
Rechte Blinkleuchte |
Grün |
|
5 |
Rücklicht links |
Grau |
|
6 |
Bremsleuchte |
Blau |
|
7 |
Rücklicht rechts |
Grau |
|
RM87422,00005B4-29-20170808 |
