Sicherungskasten – Sicherungen und Relais – isolierte offene Fahrerplattform (PowrReverser™-Getriebe)

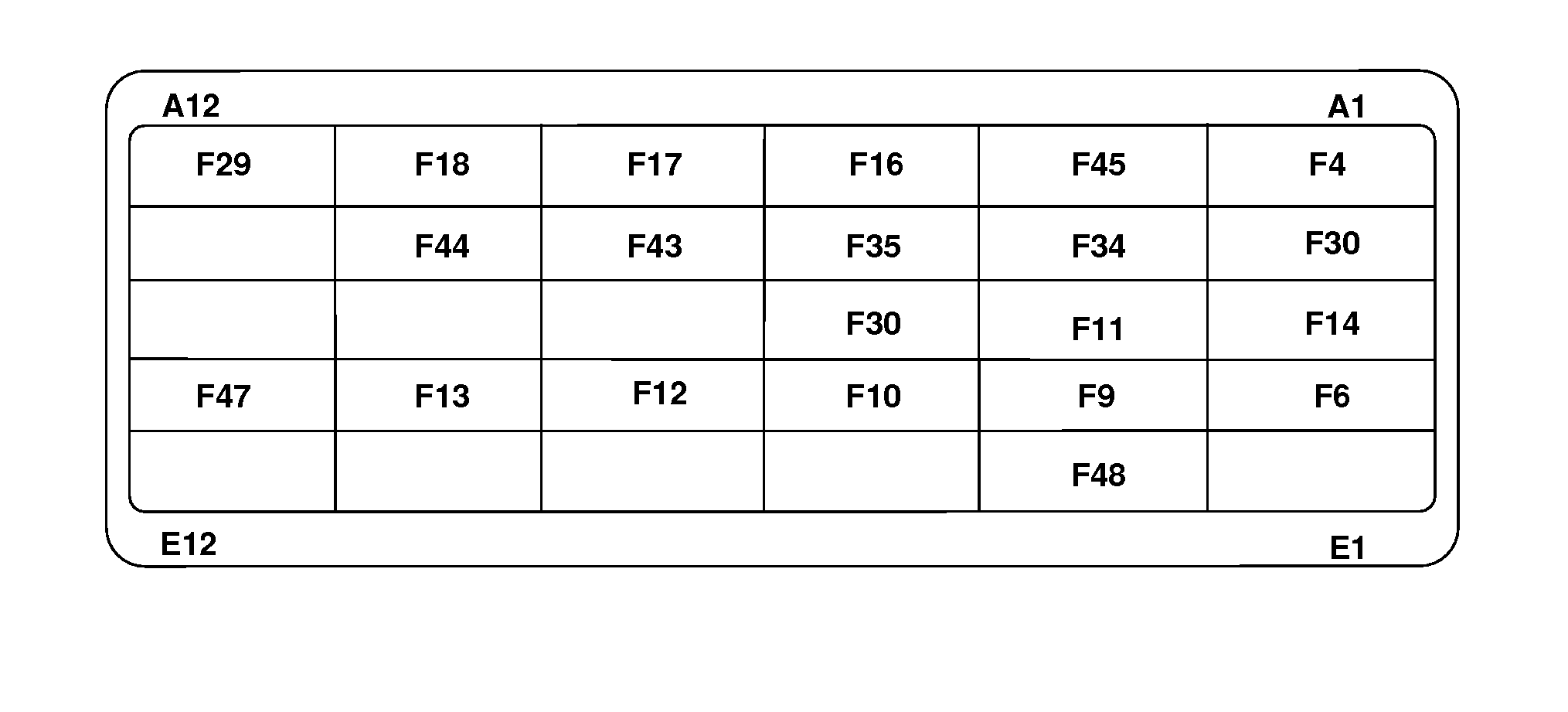

PY35304-UN-07NOV16

Angaben zum Einbauort der Sicherungen bei Traktoren 5058E, 5067E und 5075E – isolierte offene Fahrerplattform (IOOS)

F4 - Zündschalter, 30 A

F6 - ELX-Stromversorgung, 10 A

F9 - EH-System, 10 A

F10 - EH-System, 15 A

F11 - Lichtschalter, 25 A

F12 - Fernlicht, 20 A

F13 - Abblendlicht, 15 A

F14 - Arbeitsscheinwerfer, 10 A

F16 - Bremsleuchten, 15 A

F17 - Warnblinkschalter, 20 A

F18 - Rundumleuchte, 10 A

F29 - Kombiinstrument, 20 A

F30 - Signalhorn, 10 A

F34 - Anhängerrelais, 20 A

F35 - Sitzschalter, 5 A

F43 - Flexbox-Steuereinheit, 10 A

F44 - Lader-Multifunktionshebel, 10 A

F45 - Motorsteuereinheit (ECU), 20 A

F47 - Standlicht rechts, 5 A

F48 - Standlicht links, 5 A

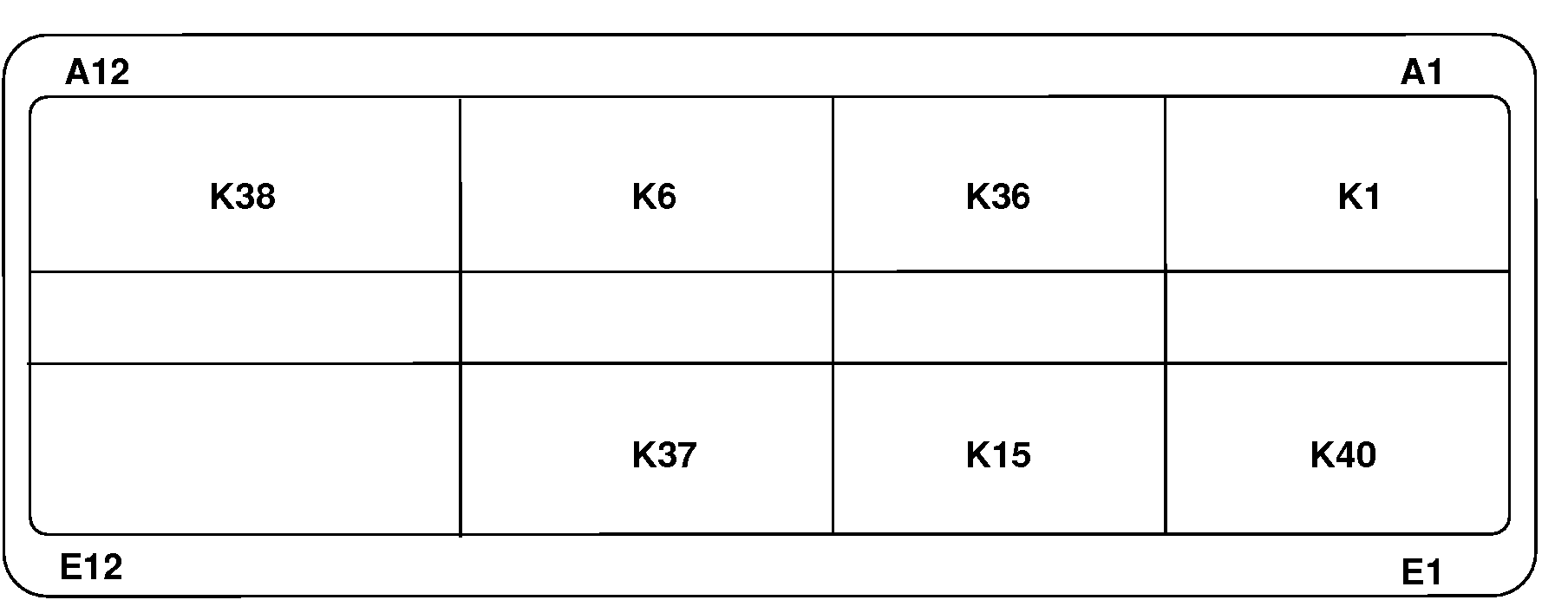

PY35305-UN-13NOV16

Angaben zum Einbauort der Relais bei Traktoren 5058E, 5067E und 5075E – isolierte offene Fahrerplattform (IOOS)

K38 - Relais, Arbeitsscheinwerfer

K6 - Relais, EH-System

K36 - Nicht-Neutral-Relais

K1 - Neutralrelais

K37 - Relais, Getriebefreigabe

K15 - Relais, Bremsleuchten

K40 - Relais, Standlicht
