Öl der Radnaben der Frontantriebsachse wechseln

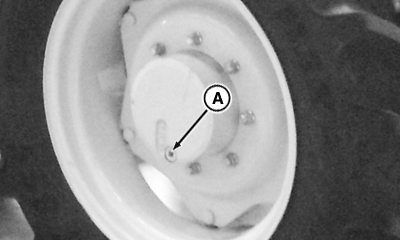

PY16237-UN-17JUL12

A - Ablass-/Einfüllstopfen

Wartungsintervall
	Regelmäßig – 600 Betriebsstunden

1. HINWEIS: Der Füllstand in der Radnabe beträgt (pro Seite) ungefähr 0,8 l (0,21 gal). bei DANA-Achsen und 0,6 l (0,15 gal). bei CARRARO-Achsen.

   Traktor auf einer ebenen Fläche abstellen.

2. Das Rad drehen, bis sich der Ablass-/Einfüllstopfen (A) unten befindet.

3. Stopfen entfernen und das Öl ablassen.

4. Nachdem das Öl abgelaufen ist, das Rad drehen, bis der Ablass-/Einfüllanschluss waagerecht steht.

5. Das Öl sollte bis zum unteren Rand der Einfüllöffnung reichen. Es wird empfohlen, John Deere Hy-Gard™ Getriebe/Hydrauliköl zu verwenden. (Siehe Abschnitt “Kraftstoffe, Schmierstoffe und Kühlmittel”.)

6. Dichtmittel mit TEFLON® oder Gleichwertiges auf die Gewinde des Stopfens auftragen.

7. Verschluss anbringen und mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Stopfen an Nabe	Drehmoment	70 Nm (52 lb.-ft.)

8. Vorgang an der gegenüberliegenden Radnabe wiederholen.
