Siebenpolige Steckdose

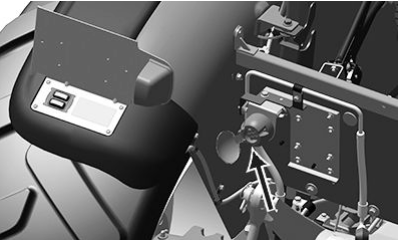

PY41913-UN-29AUG17
Rückseite des Traktors – Nur bei 5058E, 5067E und 5075E

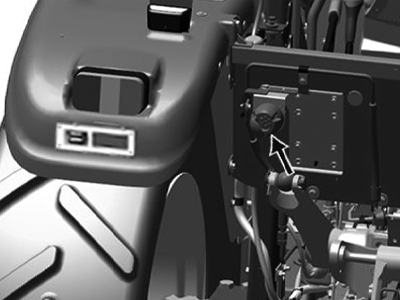

APY41813-UN-07FEB21
Rückseite des Traktors – Nur bei 5050E
PY5606-UN-06MAR07
Siebenpolige Steckdose
A - Siebenpolige Steckdose
Die Steckdose (A) dient zum Anschluss von Beleuchtung, Blinkleuchten und fernbedienten elektrischen Ausrüstungen an Anhängern oder Anbaugeräten. Immer eine Zusatzbeleuchtung am gezogenen Anbaugerät anbringen, wenn die hintere Traktorbeleuchtung und andere Leuchten verdeckt sind.HINWEIS: Passende Stecker sind beim John Deere Vertriebspartner erhältlich.
|
Klemme |
Funktion |
Kabelfarbe |
|---|---|---|
|
1 |
Linke Blinkleuchte |
Grün |
|
2 |
Zubehör |
Rot |
|
3 |
Boden |
Schwarz |
|
4 |
Rechte Blinkleuchte |
Grau/Rot |
|
5 |
Rückleuchte links |
Grau |
|
6 |
Bremsleuchte |
Blau |
|
7 |
Rückleuchte rechts |
Grau |
|
WKJQUWJ,000095F-29-20210207 |
