Anbaugeräte an Dreipunkt-Kraftheber anbauen

1.

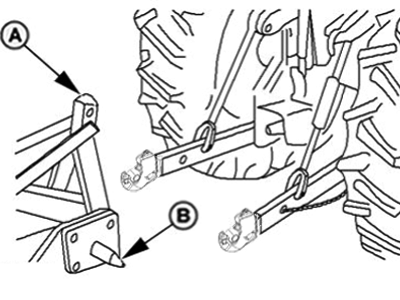

   APY41831-UN-10MAR21

   Anhängepunkte ausrichten

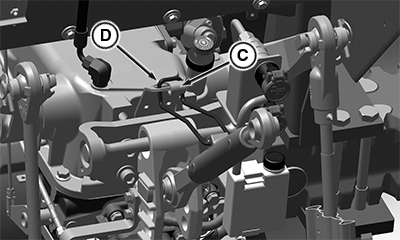

   PY41940-UN-29AUG17

   Verriegelungsnase und Klammer

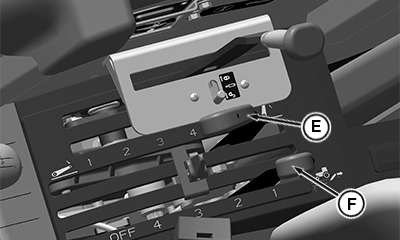

   PY33052-UN-19OCT16

   Bedienhebel für IOOS – Nur 5050E

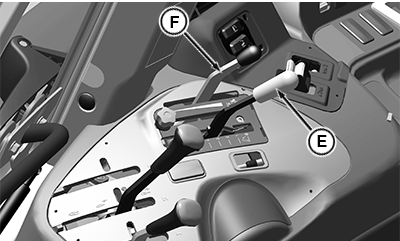

   PY33053-UN-19OCT16

   Bedienhebel für Kabine – Nur 5050E

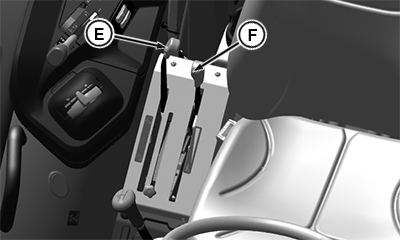

   PY40469-UN-15JUN17

   Bedienhebel für IOOS – 5058E, 5067E und 5075E

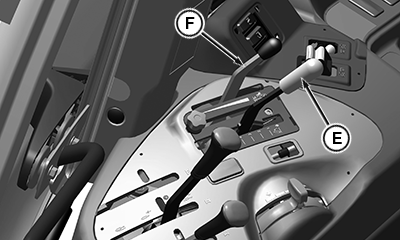

   PY33055-UN-19OCT16

   Bedienhebel für Kabinentraktor 5058E, 5067E und 5075E

   A - Anbaugerät

   B - Anbaugerät-Anhängebolzen

   C - Nase

   D - Verriegelungsklammer des Oberlenkers

   E - Hebel für Lageregelung

   F - Hebel für Zugwiderstandsregelung

   Sicherstellen, dass das Zugpendel nicht stört. Falls erforderlich, das Zugpendel nach vorn bewegen oder entfernen. Auch auf andere mögliche Behinderungen achten.

---




2. ACHTUNG: Vor dem Anbau des Anbaugeräts an den Kraftheber den Hebel für Zugwiderstandsregelung ganz nach vorne (Stellung Aus) bewegen, um plötzliche, unbeabsichtigte Bewegungen des Krafthebers zu vermeiden.

   Mit dem Traktor rückwärts so an das Anbaugerät (A) heranfahren, dass die Anhängepunkte aufeinander ausgerichtet sind. VOR Verlassen des Sitzes das Getriebe in Neutralstellung (N) bringen, den Motor abstellen und die Sekundärbremsen betätigen. Getriebe in PARK-Stellung schalten.

   WICHTIG: Darauf achten, dass der Motor abgestellt und die Feststellbremse eingelegt ist, bevor der Bereich zwischen Traktor und Anbaugerät betreten wird.

3. Die Unterlenker auf die Anhängebolzen (B) des Anbaugeräts schieben und mit den Verriegelungsstiften sichern.

   HINWEIS: Wenn sie nicht benutzt werden, können die Klappstecker zur Aufbewahrung in die Unterlenker (in die Öffnungen in den Ösen der Stabilisierungskette/Stabilisierungsstange) eingesetzt werden. Die Spitze des Krafthebers kann auch mit dem Schalter am hinteren Kotflügel ausgerichtet werden.

4. Um den Oberlenker vom Transporthaken zu lösen, den Sicherungsbügel (D) anheben und die Nase (C) zur Rückseite des Bügels des Oberlenkers drehen.

5. Den Oberlenker am oberen Mast des Anbaugeräts befestigen.

6. Oberlenker und Hubspindeln nach Bedarf einstellen. (Siehe Kraftheber ausrichten in diesem Abschnitt.)

7. ACHTUNG: Zur Vermeidung von Verletzungen oder Maschinenschäden beim Anbau von Anbaugeräten, Schnellkupplungen für Anbaugeräte oder anderem Zubehör an den Kraftheber im gesamten Arbeitsbereich darauf achten, dass sich keine Teile berühren oder klemmen und dass die Zapfwelle richtig angeschlossen ist.

   WICHTIG: Der Hebel für Lageregelung (E) und der Hebel für Zugwiderstandsregelung (F) sind in der Kabine im Vergleich zur isolierten offenen Fahrerplattform vertauscht.

   Mit dem Hebel für Lageregelung (E) das Anbaugerät langsam absenken und wieder anheben; dabei prüfen, ob es zu Berührungen zwischen Teilen kommt.
