Anbauen eines zapfwellenbetriebenen Anbaugeräts

TS1644-UN-22AUG95

APY41832-UN-09MAR21

PY35512-UN-19APR17

PY35513-UN-19APR17

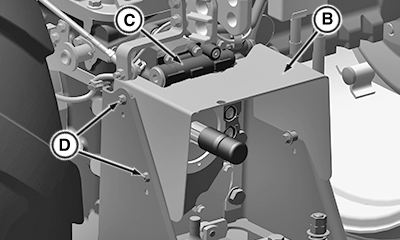

A - Zugpendel

B - Zapfwellen-Hauptschutz

C - Elektrohydraulisches Steuerventil

D - Sechskantschraube

1. ACHTUNG: Unachtsamkeit im Bereich sich drehender Antriebswellen kann schwere oder tödliche Verletzungen zur Folge haben.

   Zapfwellenschutz und Antriebswellenschutze des Traktors immer angebracht lassen. Sicherstellen, dass sich die rotierenden Schutze frei drehen.

   Vor dem Einstellen, An- und Abkoppeln oder Reinigen von zapfwellenangetriebenen Geräten den Motor ABSTELLEN und den Stillstand der Antriebswellen für Anbaugerät abwarten.

   Schlüssel in Stellung STOPP drehen, um den Motor abzustellen.

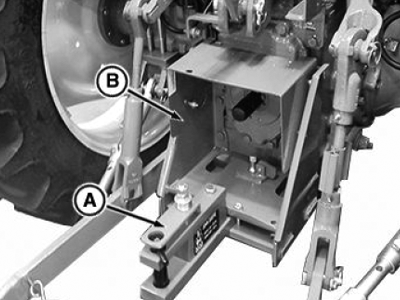

2. Zugpendel (A) in ausgefahrene Stellung bringen. Wenn das Anbaugerät an einen Dreipunkt-Kraftheber angekoppelt wird, sicherstellen, dass das Zugpendel nirgendwo anschlägt. Zugpendel bei Bedarf vollständig einfahren oder entfernen. (Siehe "Zugpendelstellung wählen" in diesem Abschnitt.)

3. Zugpendel-Sicherungsstift anbringen.

4. Anbaugerät an Traktor (Zugpendel oder Dreipunkt-Kraftheber) anbauen, bevor es an der Antriebswelle für Anbaugerät angeschlossen wird. Kraftheber ganz anheben (Transportstellung), wenn er nicht verwendet werden soll.

5. Zapfwellen-Hauptschutz (B) zum Geräteanbau nach oben klappen. Bei abgestelltem Motor die Zapfwelle mit der Hand drehen, um die Verzahnung auszurichten. Antriebswelle an Zapfwelle anschließen. An der Antriebswelle ziehen, um sicherzustellen, dass sie an der Zapfwelle verriegelt ist. Zapfwellenschutz wieder in die untere Stellung bringen.

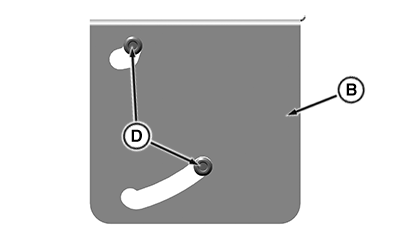

   WICHTIG: Der Spalt von 12-15 mm muss beibehalten werden, indem der Zapfwellen-Hauptschutz (B) so geschlossen wird, dass der Zapfwellenschutz auf beiden Seiten wie in der Abbildung an der Sechkantschraube (D) anliegt.

6. Nachprüfen, ob alle Schutzvorrichtungen angebracht und in gutem Zustand sind. BEI ABGESTELLTEM MOTOR die Antriebswellenschutze überprüfen; sie müssen sich ungehindert auf der Welle drehen lassen. Bei Bedarf schmieren oder instand setzen.

   ACHTUNG: Zapfwelle niemals in Betrieb nehmen, wenn der Hauptschutz nicht richtig angebracht ist.

7. Auf Beeinträchtigungen überprüfen.
