Adjusting Toe-In-MFWD Axle

1. Loosen jam nut (A) on right and left-hand side tie rod.

2. Adjust each side by rotating inner rod (B) to lengthen or shorten tie rod as needed, to obtain toe-in of no more than 3 mm (1/8 in.).

3. Tighten jam nuts after adjustment.

Specification

Tie Rod Jam Nut -Torque 50 N·m (35 lb-ft)


A-Jam Nut
B-Inner Rod

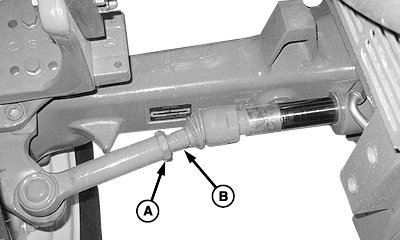

P15214

Left-Hand Side Shown

NS43404,00004B9 -19-28JAN08-1/1
