Uso de toma auxiliar de siete bornes,si está equipada

La toma (A) se emplea para conectar luces, indicadores de giro y equipos eléctricos remotos para remolques y aperos. Al transportar aperos remolcados, emplear siempre las luces auxiliares, cuando los indicadores traseros del tractor y las demás luces no sean visibles desde atrás.

NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.

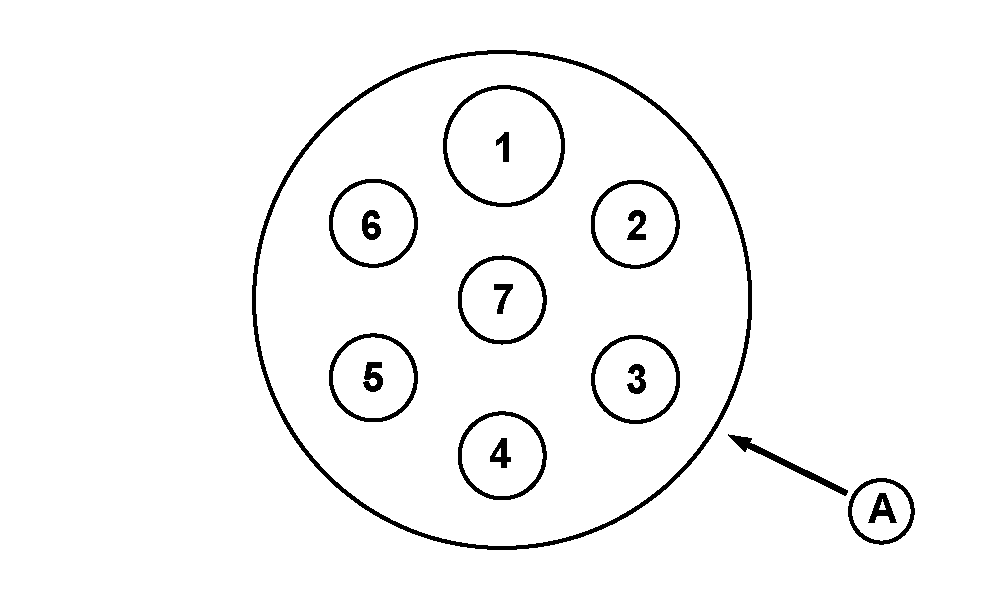

Borne Función
1 Conexión a masa
2 Luz de trabajo
3 Giro a la izquierda
4 Luz de freno
5 Giro a la derecha
6 Luz trasera
7 Auxiliar

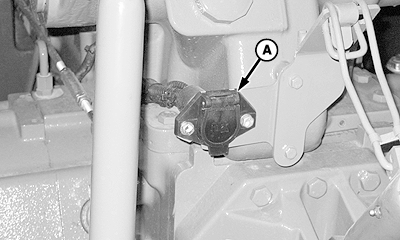

A-Toma eléctrica auxiliar de siete bornes

P15208
RW21249A

NS43404,000043D -63-16OCT08-1/1
