Acoplamiento de aperos al enganche tripuntal

ATENCION: Para evitar el desplazamiento imprevisto del elevador hidráulico, colocar la perilla de detección de tiro totalmente hacia abajo antes de acoplar un apero al enganche.

2. Retroceder el tractor hacia el apero para que los puntos de enganche queden alineados. Colocar la palanca PowrReverser™ (si está equipado) en PUNTO MUERTO y aplicar el freno de estacionamiento.

3. Tirar del acelerador manual del todo hacia abajo y dejar el motor a ralentí 1, 2 minutos. Luego apagar el motor.

4. Deslizar los brazos (B) de tiro sobre los pasadores (A) del enganche del apero a ambos lados y sujetar con pasadores de bloqueo.

NOTA: Cuando no se usan, los pasadores de bloqueo pueden guardarse en los agujeros de las orejas de las cadenas oscilantes de los brazos de tiro.

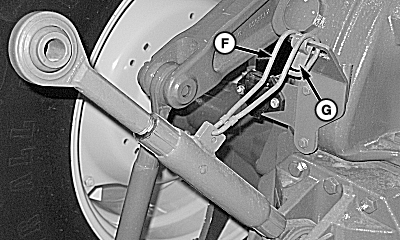

5. Levantar el pasador de bloqueo (F) y girar la lengüeta (G) para soltar el brazo central (D) del gancho de transporte.

6. Fijar el brazo central al mástil superior (C) del apero. Sujetar con un pasador y pasador de bloqueo.

7. Ajustar el brazo central y los brazos de elevación (E) según sea necesario. (Ver NIVELACIÓN DEL ENGANCHE en esta sección).

A-Pasadores de enganche del apero
B-Brazos de tiro
C-Mástil superior del apero
D-Brazo central
E-Tensores laterales
F-Pinza de traba del brazo central
G-Lengüeta

NS43404,000047F -63-07APR08-1/2

ATENCION: Para evitar lesiones físicas o daños en la máquina cuando se acopla un apero, un acoplador rápido de apero u otro tipo de accesorio al enganche tripuntal, revisar todo el rango de movimiento en busca de interferencia, atascamiento o separación de la TDF.

8. Arrancar el motor. Utilizar la palanca de posición del elevador hidráulico (A), levantar y bajar el apero despacio y verificar si hay interferencias.

A-Palanca de control de posición del elevador hidráulico

NS43404,000047F -63-07APR08-2/2
