Ajuste de la oscilación lateral del enganche

NOTA: Consultar el manual del operador del apero para verificar si la oscilación lateral es permisible.

Agujero superior (B): Sin movimiento lateral (oscilación).

Agujero inferior (A): Permite el movimiento lateral (las cadenas oscilantes se ajustan si el apero sube y se aflojan cuando baja, permitiendo el movimiento lateral).

Usar el tensor (C) para tensar la cadena oscilante, según sea necesario.

IMPORTANTE: No acortar demasiado las cadenas para que no permitan elevar totalmente el enganche. Si la cadena impide que se levante el enganche, la válvula de descarga hidráulica se abrirá, causando un calentamiento excesivo del aceite o daño a la bomba o equipo.

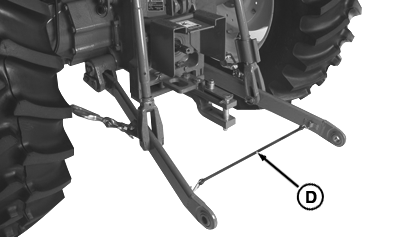

NOTA: Usar un resorte o cinta de goma (D) para mantener lejos de los neumáticos traseros los brazos de tiro cuando no estén acoplados al apero.

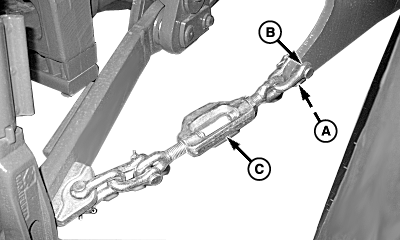

A-Agujero inferior del soporte escuadrado del eje
B-Agujero superior del soporte escuadrado del eje
C-Tensor de cadena oscilante
D-Cinta

NS43404,0000481 -63-27MAR08-1/1
