Ajuste de la longitud de la barra de tiro

Agujero (A): posición CORTA

Agujero (B): posición EXTENDIDA

1. Aflojar y retirar el pasador de sujeción y la tuerca de la barra de tiro (C).

2. Deslizar la barra de tiro hacia adelante o atrás hasta la posición deseada.

3. Alinear los agujeros e instalar el pasador de sujeción y la tuerca. Ajustar según el valor especificado.

Valor especificado

Pasador de sujeción y tuerca de la barra de tiro -Par de apriete 410 N·m (300 lb-ft)

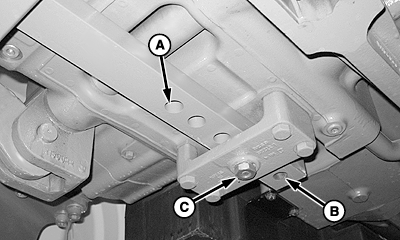

P15232


A-Agujero, posición de barra de tiro RETRAÍDA (corta)
B-Agujero, posición de la barra de tiro EXTENDIDA
C-Pasador de sujeción y tuerca

NS43404,0000493 -63-06FEB08-1/1
