Funcionamiento de la TDF del tractor

NOTA: El motor no arranca si la palanca de control de la TDF está accionada.

1. Presionar el pedal del embrague, arrancar el motor y empujar la palanca del acelerador manual (A) hacia delante hasta que el tacómetro del motor indique la velocidad nominal de la TDF de 2100 rpm.

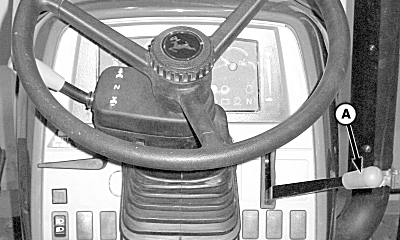

A-Palanca del acelerador manual

P14828

NS43404,0000499 -63-15APR08-1/2

NOTA: Si el operador NO está en el asiento cuando la palanca de la TDF se ACCIONA:

  • OOS: el indicador de alerta del operador (C) se encenderá

  • Cabina: Sonará una alarma

2. Desplazar la palanca de control (A) hacia adelante para accionar la TDF. La luz indicadora (B) se ilumina cuando la TDF está accionada.

causym ATENCION: Evitar el riesgo de accidentes. Detener el motor y esperar hasta que el eje de mando de la TDF se detenga antes de hacer ajustes, conexiones o limpiar el apero impulsado por la TDF.

Para evitar quedar atrapado en el eje giratorio, siempre desconectar la TDF cuando no se use.

3. Tire de la palanca de control para desconectar la TDF.

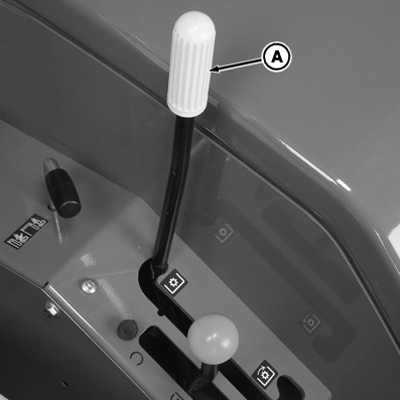

A-Palanca de control de la TDF

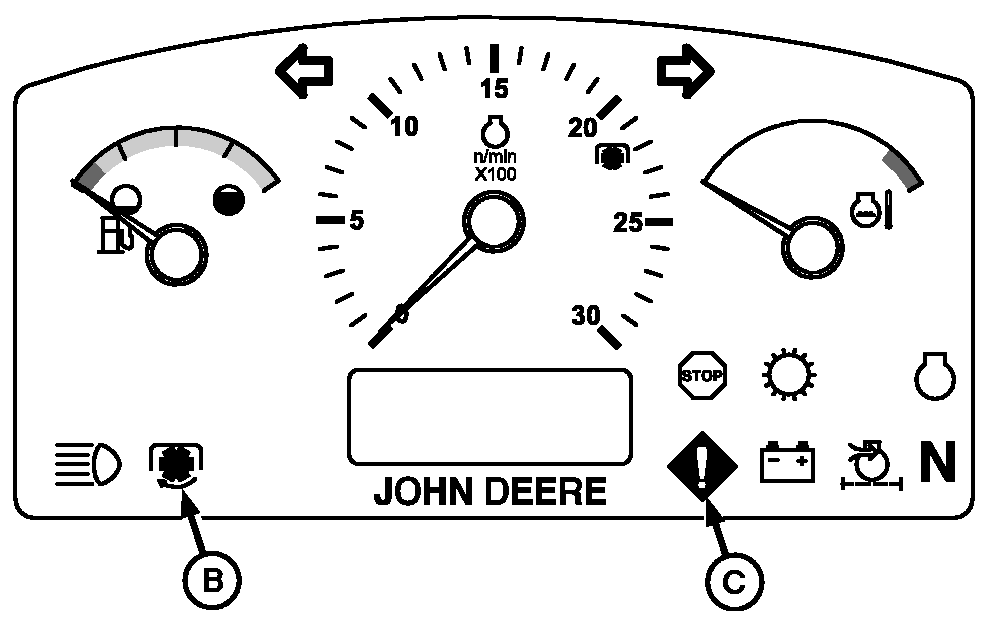

B-Luz indicadora de la TDF
C-Indicador de alerta del operador

P15334

Panel izquierdo

P15241
