Determinación de ajuste del varillaje del embrague de la TDF

IMPORTANTE: NO ajustar el varillaje del embrague de la TDF hasta medir la ranura de la palanca de engrane de la cabina del operador. Si el procedimiento de ajuste se realiza incorrectamente, pueden producirse fallas prematuras en el rodamiento de embrague de la TDF.

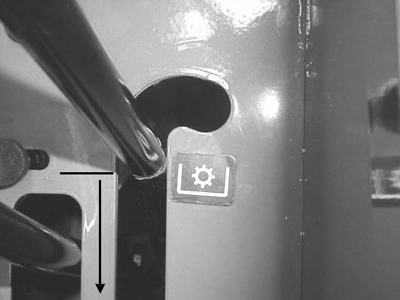

2. Mover la palanca de la TDF hacia adelante en la ranura de la consola hasta que se sienta cierta resistencia (éste es el punto en el que se elimina el recorrido libre del varillaje del embrague de la TDF). No tocar el borde de la ranura con la palanca, ya que se podría desviar su posición. Colocar una marca en la consola para que sirva de referencia en el futuro.

3. Medir la distancia comprendida entre la marca anterior y el extremo de la ranura de engrane.

4. La diferencia de la distancia medida durante el paso 1 y el paso 3 debería ser de 21a 27 mm (0.827-1.063 in). Esto asegura la carrera libre adecuada del varillaje del embrague de la TDF de 3 mm (0.118"). Ajustar el varillaje del embrague de la TDF, de ser necesario. (Ver el procedimiento en esta sección.)

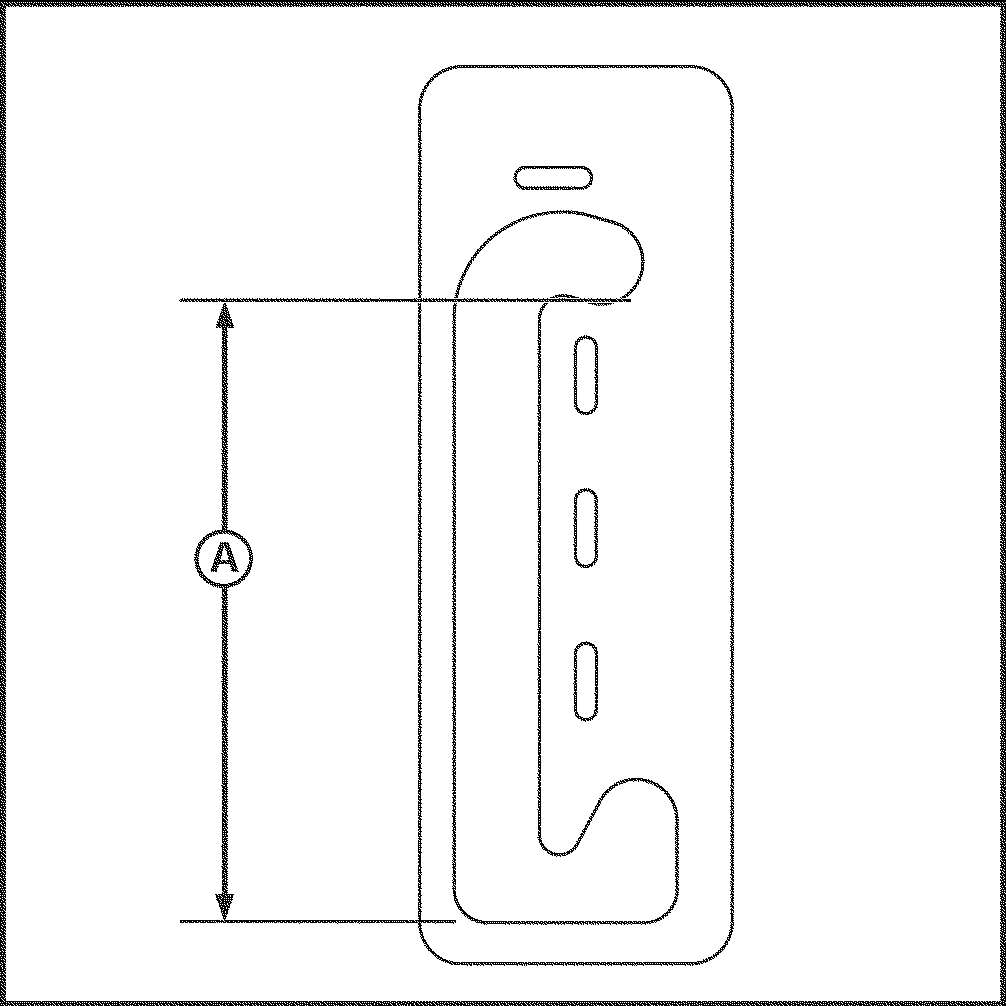

A-Distancia

NS43404,000049A -63-07FEB08-1/1
