Lastrado del extremo delantero para el transporte

causym ATENCION: Se puede necesitar lastre adicional en el lado delantero para transportar accesorios montados en el enganche. Con el accesorio elevado, manejar lentamente en terreno accidentado, sin importar la cantidad de lastre que se esté usando.

causym ATENCION: Los pesos son grandes. Utilizar dispositivos elevadores adecuados.

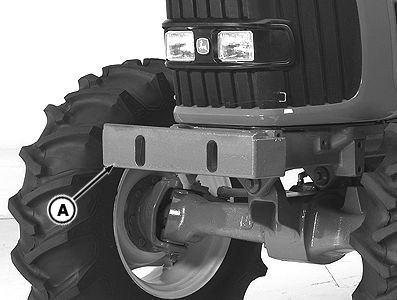

Puede instalarse el soporte del peso delantero (A) y pesos adicionales.

Valor especificado

Soporte de contrapeso delantero -Peso 84 kg (185 lb)
Peso adicional -Peso (cada uno) 47 kg (104 lb)

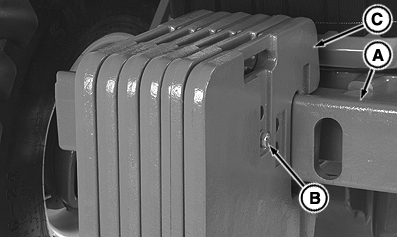

1. Instalar el número deseado de pesos (C) en el soporte de pesos delanteros hasta el máximo permitido.

  • 18 pesos adicionales en total

2. Para sujetar los pesos, insertar dos pernos de sujeción (B) en direcciones opuestas, uno de izquierda a derecha y otro de derecha a izquierda. Colocar los retenedores (D) como se ilustra. Ajustar los pernos de retención al valor especificado.

Valor especificado

Perno de retención del peso -Par de apriete 230 N·m (170 lb-ft)


A-Soporte de contrapeso delantero
B-Pernos de retención (2)
C-Pesos adicionales
D-Retenciones y tuercas (2)

P15327
P15328
P15324

NS43404,00004A2 -63-28MAR08-1/1
