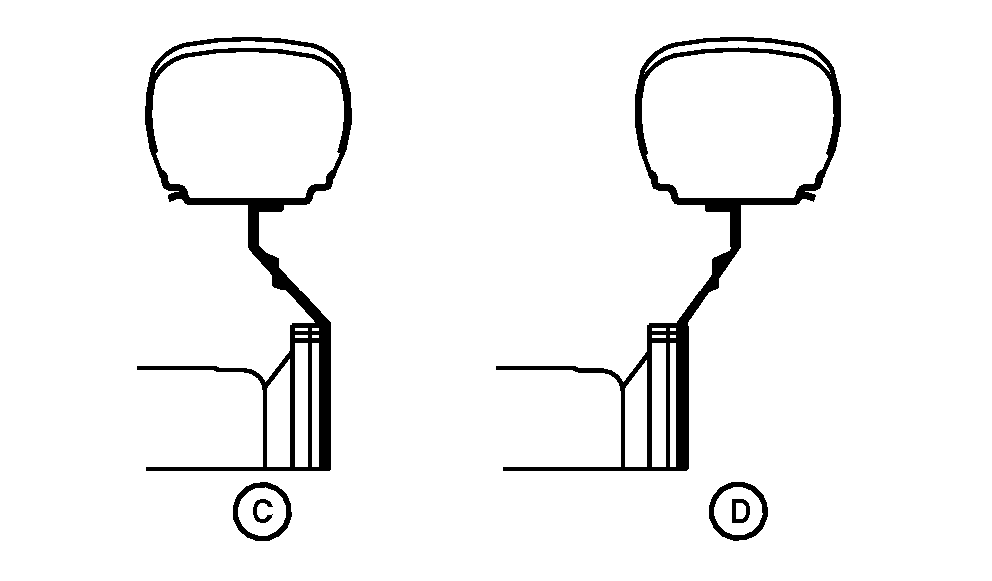

Anchos de vía. Eje delantero ajustable (eje sin tracción en dos ruedas)Cada lado del eje delantero puede ajustarse en incrementos de 51 mm (2 in.). Asegurarse que el ajuste sea igual en ambos lados. La llanta puede colocarse como se muestra en (C) o (D) en el diagrama. Colocar la llanta como en (D) proporciona 44 mm (1.75 in.) adicionales al ancho de vía. NOTA: La posición de la rueda número 1 corresponde al ajuste del eje en la ubicación interior máxima, lo que resulta en el ancho de vía más angosto. La extensión proporcionada con el tractor es de 102 mm (4 in.) de longitud. Contactar a su concesionario John Deere para solicitar la extensión opcional de 204 mm (8 in.). NOTA: Sustituir la extensión de 102 mm (4 in.) por la extensión opcional de 204 mm (8 in.). NO utilizar juntas. |
|
| MEDIDA DEL ANCHO DE VÍA Línea central a línea central |
||
|---|---|---|
| Tamaño de neumático | 10.00-16 | |
| Posición de la rueda | C | D |
| 1 Sin extensión |
- | 1533 mm (60.4 in) |
| 2 Sin extensión |
1591 mm (62.7 in) | 1635 mm (64.4 in) |
| 3 Con extensión de 102 mm (4 in.) |
1693 mm (66.7 in) | 1737 mm (68.4 in) |
| 4 Con extensión de 102 mm (4 in.) |
1795 mm (70.7 in) | 1839 mm (72.4 in) |
| 5 Con extensión opcional de 204 mm (8 in.) |
1896 mm (74.7 in) | 1941 mm (76.4 in) |
| 6 Con extensión opcional de 204 mm (8 in.) |
1998 mm (78.7 in) | 2043 mm (80.4 in) |
NS43404,00004B2 -63-28MAR08-1/1 |
