Ajuste del ancho de vía de la rueda delantera (eje sin tracción en dos ruedas)

IMPORTANTE: No colocar un gato debajo del cárter de aceite del motor.

1. Levantar con un gato el extremo delantero del tractor.

2. Aflojar la tuerca (A). Retirar el pasador ranurado, la tuerca ranurada (B) y la barra de acoplamiento (C).

3. Retirar las extensiones (E), si está equipado, para obtener un mínimo de 1.700 mm (66.9 in.) en el ancho de vía.

4. Retirar los pernos y las tuercas del eje (D).

5. Se puede lograr el ancho de vía deseado de la rueda delantera desplazando los extremos del eje. Instalar los pernos y las tuercas del eje. Apriételos según la especificación.

Valor especificado

Tuercas del eje delantero -Par de apriete 400 N·m (295 lb-ft)

6. Ajustar (C y E) según sea necesario. Ajuste la contratuerca (A).

7. Instalar la tuerca ranurada y el pasador ranurado.

8. Al hacer grandes ajustes en el ancho de vía, puede ser necesario ajustar la convergencia. (Ver el procedimiento en esta sección).

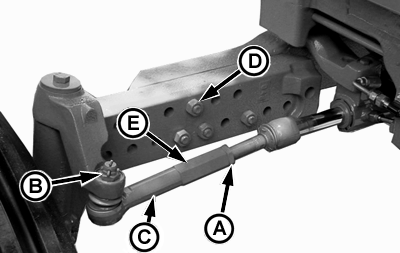

P12349A

Eje delantero con extensión


A-Tuerca
B-Tuerca ranurada
C-Barra de acoplamiento
D-Perno y tuerca (4 a cada lado)
E-Extensión de la barra de acoplamiento

NS43404,00004B3 -63-17APR08-1/1
