Ajuste de la convergencia. Eje delantero ajustable (tracción en 2 ruedas)

NOTA: Ajustar la convergencia de manera uniforme en ambas barras de acoplamiento.

1. Aflojar la tuerca (A).

2. Retirar el pasador ranurado y la tuerca ranurada (B).

3. Retirar la barra de acoplamiento (C) del conjunto del husillo.

4. Girar la barra de acoplamiento para alargar o acortar, según sea necesario, la convergencia deseada.

5. Instalar el extremo de la barra de acoplamiento y la tuerca ranurada. Ajustar la tuerca según los valores especificados. Instalar el pasador ranurado.

6. Ajustar la tuerca (A) al valor especificado.

Valor especificado

Tuercas (A y B) -Par de apriete 100 N·m (70 lb-ft)

7. Repetir en el lado contrario.

P12349B

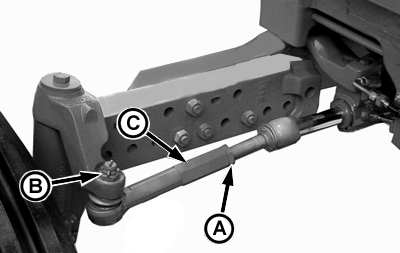

Eje delantero con extensión de 102 mm (4 in.)


A-Tuerca
B-Tuerca ranurada
C-Barra de acoplamiento (con extensión)
