Ajustes del ancho de vía. Eje de TDM
|
|
El ancho de vía delantero se puede ajustar reposicionando o invirtiendo las llantas. Además, toda la rueda se puede invertir instalándola en el lado |
opuesto del tractor. Cuando se usa esta opción, asegurarse que la flecha en la pared lateral del neumático apunte en el sentido de avance. |
| MEDIDA DEL ANCHO DE VÍA | |||||||
|---|---|---|---|---|---|---|---|

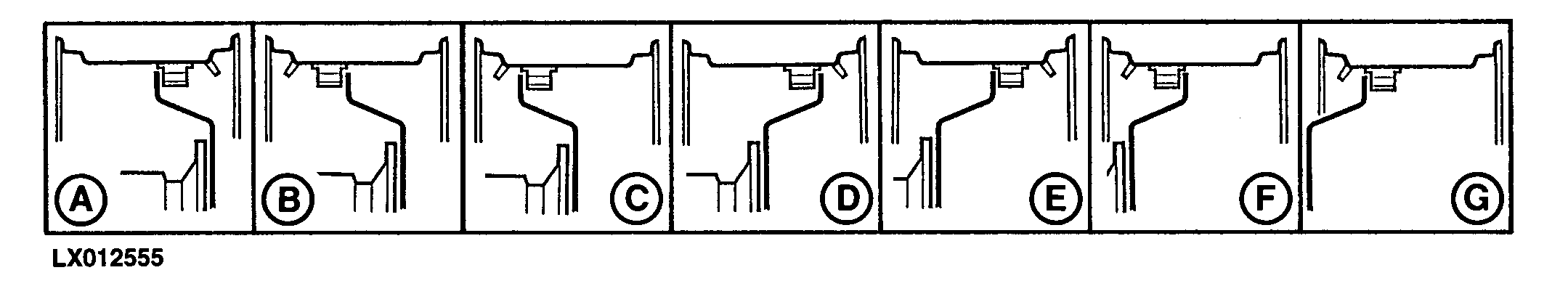

| Posiciones de las llantas y discos de la rueda | |||||||
| Tamaño de neumático | A | B | C | D | E | F | G |
| 13.6-24 | N/D | 1516 mm (59.7 in) | 1616 mm (63.6 in) | 1720 mm (67.7 in) | 1820 mm (71.7 in) | 1916 mm (75.4 in) | 2016 mm (79.4 in) |
| 14.9-24 | N/D | N/D | 1616 mm (63.6 in) | 1720 mm (67.7 in) | 1820 mm (71.7 in) | 1916 mm (75.4 in) | 2016 mm (79.4 in) |
NS43404,00004B6 -63-23OCT07-1/1 |
