Ajuste de convergencia. Eje de la TDM

1. Aflojar las tuercas de inmovilización (A) derecha e izquierda de la barra de acoplamiento.

2. Ajustar cada lado girando el vástago interior (B) para alargar o acortar la barra de acoplamiento hasta lograr una convergencia no mayor a 3 mm (1/8 in.).

3. Ajustar las tuercas de inmovilización después del ajuste.

Valor especificado

Tuerca de inmovilización de la barra de acoplamiento -Par de apriete 50 N·m (35 lb-ft)

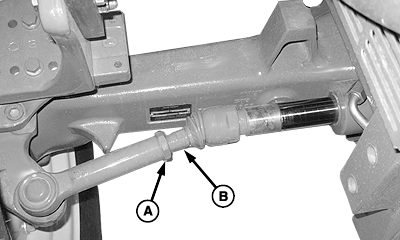

P15214

Lado izquierdo


A-Tuerca de inmovilización
B-Vástago interior
