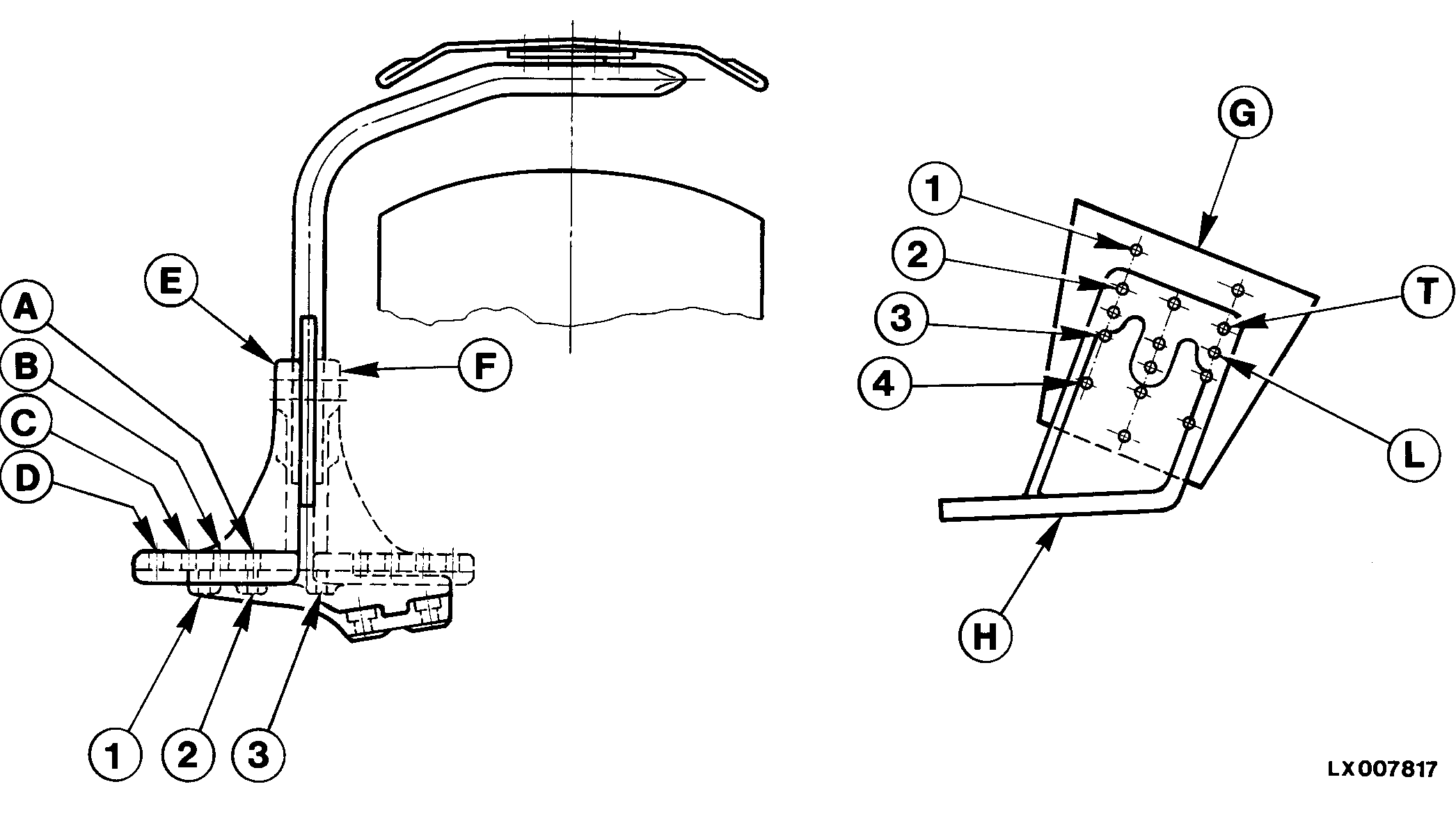

Ajuste del guardabarros delantero (eje de la TDM) |
|
E-Soporte escuadrado orientado hacia afuera
F-Soporte escuadrado orientado hacia adentro

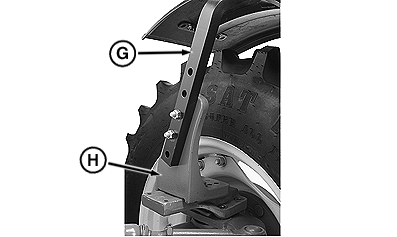

G-Guardabarros
H-Soporte escuadrado
|
Los guardabarros deben instalarse en la posición correcta dependiendo del tamaño del neumático y del ancho de vía. El ancho del guardabarros es 400 mm (15.7 in.). La tabla siguiente indica la posición correcta según tamaño de neumático, rueda y posición del disco de la llanta. Explicación de las posiciones de la tablaD-2 : indica qué agujeros (1, 2 ó 3 y A, B, C ó D) se atornillan juntos. NOTA: Cada vez que se invierta la posición de la escuadra, la escuadra izquierda debe instalarse en el lado derecho del tractor y viceversa. L/2 : indica si se deben utilizar los agujeros superiores (T) o inferiores (L) del soporte escuadrado y los agujeros correspondientes (1, 2, 3 ó 4) en el guardabarros. NOTA: Los agujeros superiores (T) en el soporte escuadrado no se usan para esta máquina y tamaños de neumáticos. Posición y altura del guardabarros -Indica la posición y altura correctas del guardabarros en el eje, p.ej: D-2, L3. |
|
NS43404,00004BB -63-28MAR08-1/2 |
| Posición de los discos de la rueda y de las llantas ajustables | ||||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| Tamaño de neumático | ||||||||
| 13.6-24 | Posición del guardabarros | N/D | A-2, L/3 | B-3, L/3 | B-1, L/3 | B-2, L/3 | D-2, L/3 | C-3, L/3 |
| 14.9-24 | Posición del guardabarros | N/D | N/D | B-3, L/4 | A-3, L/4 | C-1, L/4 | A-3, L/4 | C-3, L/4 |
NS43404,00004BB -63-28MAR08-2/2 |
