Inspección de los filtros de aire de admisión del motor

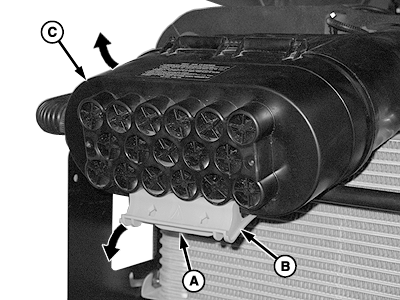

Un filtro de aire doble se sirve como equipo base de serie. Cuando se ilumina el indicador de obstrucción del filtro de aire en el tablero de instrumentos, significa que el elemento primario está sucio. Un elemento sucio puede provocar una pérdida de potencia o una cantidad excesiva de humo. Limpiar el elemento primario cuando el indicador del tablero se ilumine o cada 250 horas. Ambos elementos deben sustituirse a la vez anualmente, independientemente de su estado. 1. Levantar el capó.2. Tirar de la orejeta (A) hacia adelante y del cierre oscilante (B) hacia abajo. Levantar la cubierta (C). |
|
NS43404,00004DB -63-07APR08-1/3 |
|

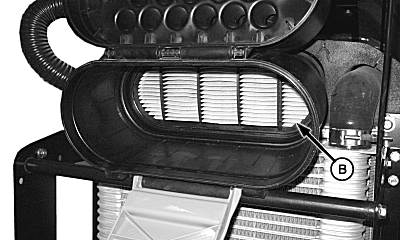

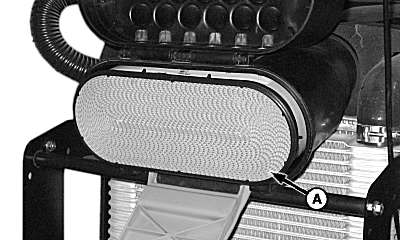

IMPORTANTE: No utilizar aire comprimido para limpiar el filtro, podría dañarlo. 3. Tirar del elemento filtrante primario (A). No forzar demasiado. Si el filtro no sale con facilidad, moverlo lateralmente para desmontarlo de forma segura. 4. Limpiar el elemento primario golpeándolo contra la palma de la mano. 5. Verificar la junta hermética de goma que rodea al elemento filtrante por si está agrietada o agujereada. Sustituir si muestra imperfecciones. 6. El elemento filtrante secundario (B) sólo debería desmontarse para cambiarlo. Si está sucio o dañado, cambiarlo en lugar de limpiarlo.
|
|
NS43404,00004DB -63-07APR08-2/3 |
|
7.

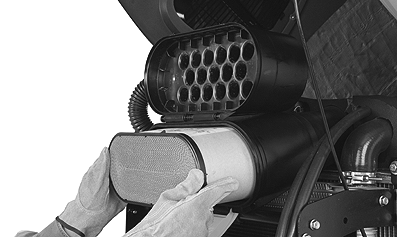

Volver a instalar el elemento primario con la junta hermética de goma primero (las flechas de la etiqueta apuntando a la caja del filtro). Empujar hasta el final.
IMPORTANTE: Si el filtro primario no está dañado y el indicador del tablero de instrumentos sigue iluminado, cambiar ambos filtros. 8. Cerrar la cubierta y subir el cierre. 9. Bajar el capó. |
|
NS43404,00004DB -63-07APR08-3/3 |
