Sustitución del filtro de aceite hidráulico y de la transmisión

Intervalo de servicio
Inicial: 100 horas
Regular: 500 horas



NOTA: Sustituir la caja del filtro hidráulico y el filtro como un conjunto completo.

1. Desmontar el conjunto de la caja del filtro (A) y la junta hermética del filtro (B).

2. Desechar el conjunto de la caja del filtro (A) y la junta hermética del anillo tórico (B).

3. Inspeccionar el nuevo conjunto del filtro y la junta hermética por posibles daños.

4. Aplicar aceite hidráulico a la nueva junta hermética del anillo tórico (B) e instarla en el conjunto del filtro.

5. Instalar el nuevo conjunto del filtro y ajustarlo al valor especificado.

Valor especificado

Filtro del aceite hidráulico -Par de apriete 24 N·m (212 lb-in)

6. Hacer funcionar el motor cinco minutos.

7. Apagar el motor y revisar el nivel de aceite. Agregar aceite hidráulico según sea necesario. (Ver VERIFICACIÓN DEL NIVEL DE ACEITE DE LA TRANSMISIÓN Y DEL SISTEMA HIDRÁULICO en esta sección).

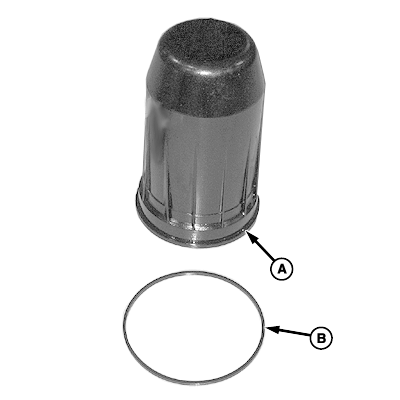

A-Conjunto de la caja del filtro
B-Junta hermética del anillo tórico del filtro

P15394
P15271

NS43404,00004F6 -63-07APR08-1/1
