Lubricación del varillaje de la dirección

Intervalo de servicio: semanalmente, 50 horas*
* Diariamente; 10 horas si se trabaja en condiciones muy húmedas o fangosas



Eje con tracción en dos ruedas

Aplicar grasa a los adaptadores del husillo de la dirección en ambos lados.

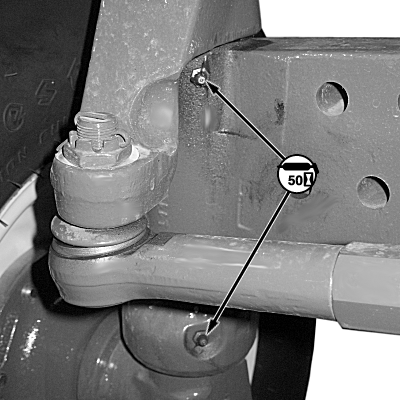

P14506

Lado izquierdo

NS43404,00004F7 -63-26MAR08-1/2

Eje de la TDM

Intervalo de servicio: semanalmente, 50 horas*
* Diariamente; 10 horas si se trabaja en condiciones muy húmedas o fangosas



Girar el volante de la dirección al tope izquierdo o derecho para acceder a los adaptadores de lubricación.

  • Giro a la izquierda
    • Adaptador delantero en el lado izquierdo
    • Adaptador trasero en el lado derecho
  • Giro a la derecha
    • Adaptador trasero en el lado izquierdo
    • Adaptador delantero en el lado derecho

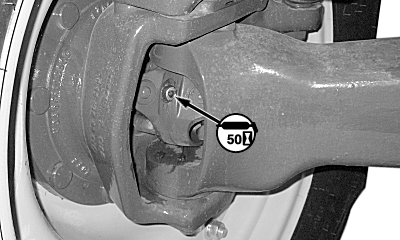

P14504

Lado derecho, delante

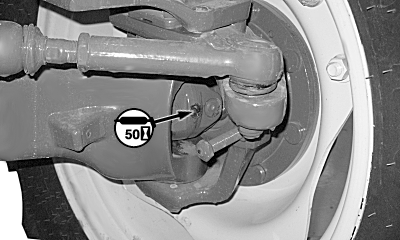

P14505

Lado derecho, atrás

NS43404,00004F7 -63-26MAR08-2/2
