Limpieza de la parrilla delantera, rejillas laterales, radiador, condensador (cabina) y enfriadores (si están equipados)

ATENCION: Si se usa aire comprimido para limpiar, reducir su presión a menos de 210 kPa (2 bar) (30 psi).

Alejar a las demás personas del lugar, protegerse de la suciedad que pueda salir disparada y vestir indumentaria de seguridad, sin olvidar las gafas protectoras.

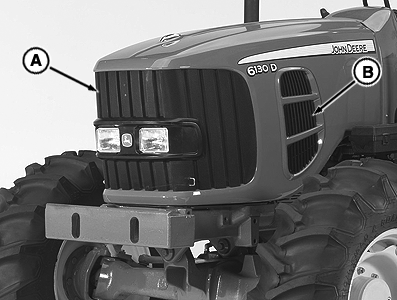

Siempre que se acumule suciedad en la rejilla delantera (A) o en las laterales (B), parar el motor y cepillarla.

Si se necesita más que una limpieza a fondo, levantar el capó y limpiarlo desde dentro con aire comprimido o agua.

A-Parilla delantera
B-Rejilla lateral izquierda

NS43404,0000504 -63-26MAR08-1/4

ATENCION: Si se usa aire comprimido para limpiar, reducir su presión a menos de 210 kPa (2 bar) (30 psi).

Alejar a las demás personas del lugar, protegerse de la suciedad que pueda salir disparada y vestir indumentaria de seguridad, sin olvidar las gafas protectoras.

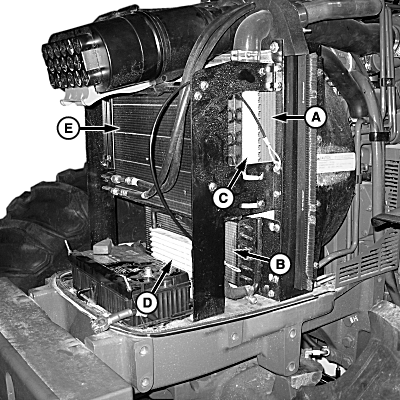

2. Verificar si se ha acumulado suciedad alrededor del radiador (A), condensador (E) y enfriadores (B, D). Retirar con cuidado la acumulación de suciedad con un cepillo y aire comprimido o agua. Enderezar las aletas que estén dobladas.

A-Radiador
B-Enfriador de aceite (si está equipado)
C-Enfriador de aire (si está equipado)
D-Enfriador de combustible (si está equipado)
E-Condensador de A/A (cabina)

NS43404,0000504 -63-26MAR08-2/4

IMPORTANTE: El condensador y los enfriadores (si están equipados) pueden quitarse del radiador SIN desconectar las mangueras.

3. Si se necesita una limpieza más a fondo:

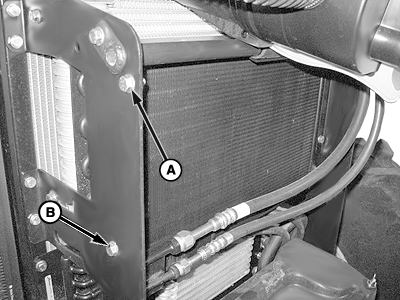

a. Condensador (cabina): Sostener el condensador y aflojar los tornillos (A) de ambos lados del apoyo. Apartarlo.

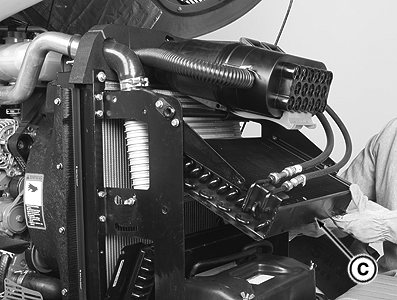

b. Retirar los tornillos (B) de ambos lados del apoyo del enfriador e inclinar la parte inferior del condensador (C) hacia delante.

A-Tornillo
B-Tornillo
C-Condensador

NS43404,0000504 -63-26MAR08-3/4

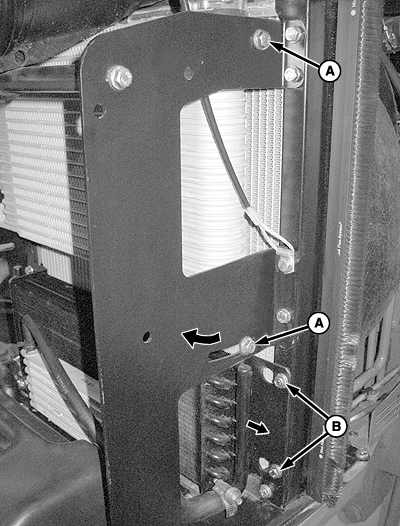

c. Enfriador de aceite y enfriador de combustible (si están equipados): Aflojar dos tornillos (B) de ambos lados del enfriador. Deslizar el conjunto del enfriador a la izquierda y sacarlo del radiador.

d. Enfriador de aire (si está equipado): Aflojar dos tornillos (A) de ambos lados del apoyo. Tirar de la parte inferior del enfriador en sentido opuesto al radiador.

e. Retirar con cuidado la acumulación de suciedad con un cepillo y aire comprimido o agua. Enderezar las aletas que estén dobladas.

f. Instalar los enfriadores y el condensador (cabina) al invertir el orden de remoción.

g. Cerrar el capó.

A-Tornillos
B-Tornillos

NS43404,0000504 -63-26MAR08-4/4
