Inspección del tensor de la correa del alternador/ventiladorNOTA: No se pueden reparar las poleas y el tensor de resorte. 1. Retirar la correa (A). (Ver el procedimiento en esta sección.)
|
|
NS43404,000050F -63-15APR08-1/3 |
|

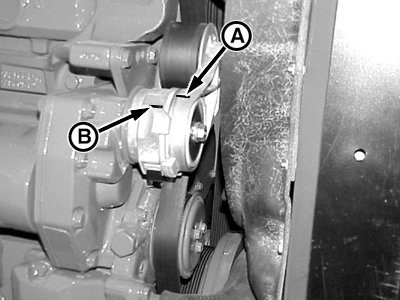

NOTA: Un tensiómetro no dará una indicación precisa de la tensión de la correa cuando se usa el tensor automático de correa. Medir la tensión del resorte con una llave de torsión y seguir el procedimiento descrito a continuación. 2. Hacer una marca (A) en el brazo de oscilación del tensor, como se muestra en la ilustración. 3. Medir 21 mm (0.83 in.) desde (A) y hacer una marca (B) en la base de montaje del tensor.
|
|
NS43404,000050F -63-15APR08-2/3 |
|
4.

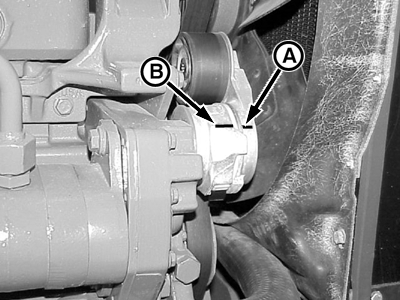

Girar el brazo de giro con una llave de torsión hasta que las marcas (A y B) queden alineadas.
5. Anote la lectura de la llave dinamométrica y compárela con la siguiente especificación. Sustituir el conjunto del tensor de la correa si la lectura está por debajo de lo especificado. Valor especificado
6. Instalar la correa. (Ver el procedimiento en esta sección.)
|
|
NS43404,000050F -63-15APR08-3/3 |
