Sustitución de la correa del ventilador/alternador

1. Levantar el capó.

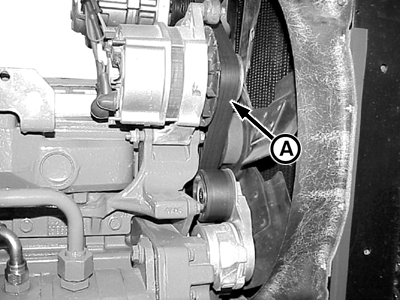

2. Aliviar la tensión de la correa con una barra de extensión impulsora de mango largo de 1/2 pulg Retirar la correa (A) de la polea del alternador por encima del ventilador.

3. Colocar la correa nueva invirtiendo el orden de los pasos seguidos para la remoción.


A-Correa
ALT-Alternador
COMP-Compresor (sistema de aire acondicionado)
CP-Polea del cigüeñal
FD-Polea impulsora del ventilador
IP-Polea tensora
T-Polea tensora
WD-Bomba de agua

P12693
P14714

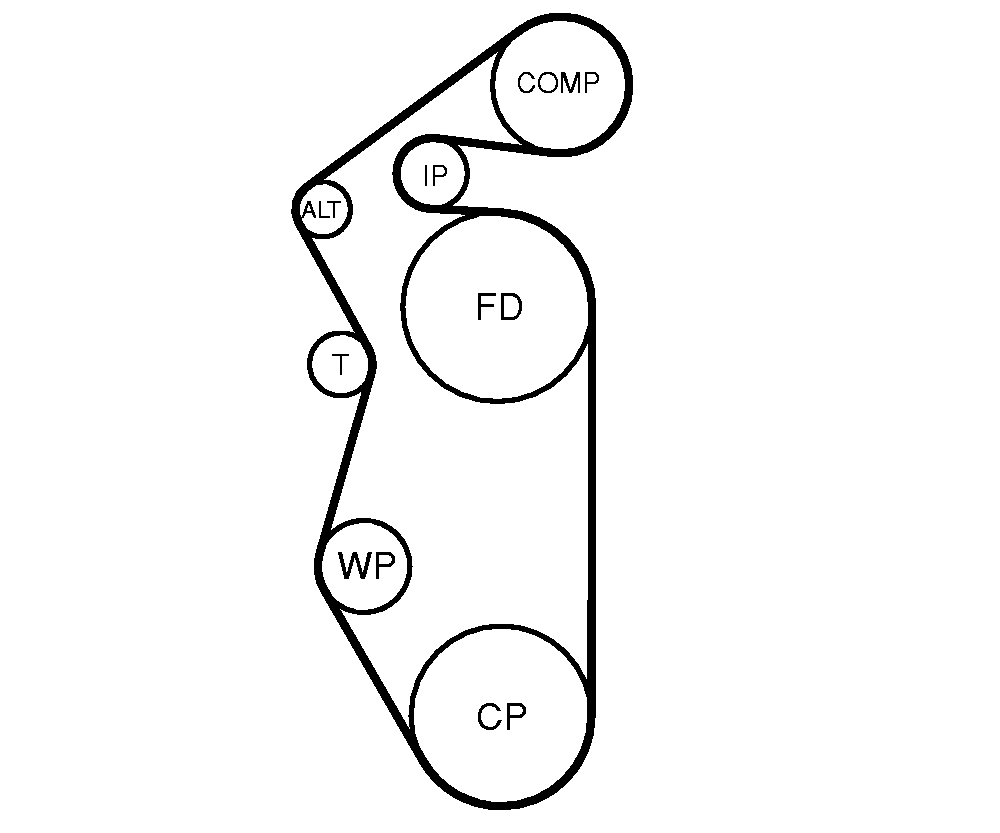

Diagrama de la correa de la cabina

P9719

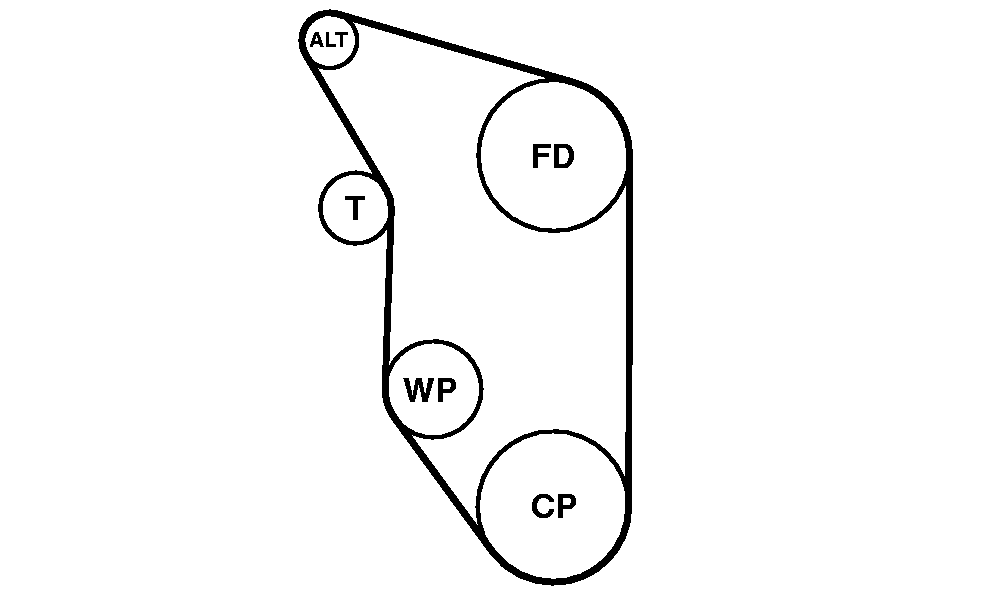

Diagrama de la correa de la cabina abierta del operador (OOS)
