Acceso a los fusibles y relés

    Para retirar la cubierta de la caja de fusibles:

  • OOS - Apretar las lengüetas y retirar la cubierta (A).
  • Cabina : Retirar la cubierta (B).

Capacidad de fusibles Color
10 A Rojo
20 A Amarillo
30 A Verde



IMPORTANTE: No sustituir un fusible original por otro de mayor capacidad, pues la máquina puede dañarse.

Si el tamaño original del fusible no conduce la carga eléctrica y sigue fundiéndose, contactar el concesionario John Deere.


A-Cubierta de la caja de fusibles (OOS)
B-Cubierta de la caja de fusibles (con cabina)

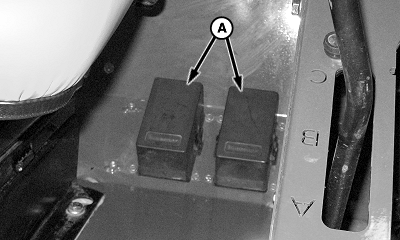

P14570

Ubicación de caja de fusibles de la OOS

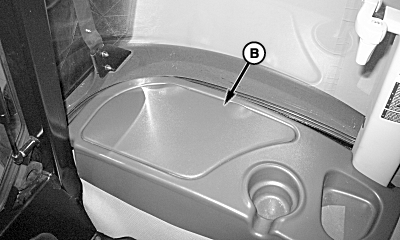

P14571

Ubicación de caja de fusibles de cabina

NS43404,000051B -63-07APR08-1/1
