Ajuste de los faros principalesIMPORTANTE: Aplicar lubricante pulverizado a las roscas de los tornillos de ajuste superiores e inferiores antes de iniciar el procedimiento. Si no se hace esto, será bastante difícil girar los tornillos de ajuste en cualquier dirección.
|
|
NS43404,0000520 -63-28MAR08-1/2 |
|
Orientación de los faros principales

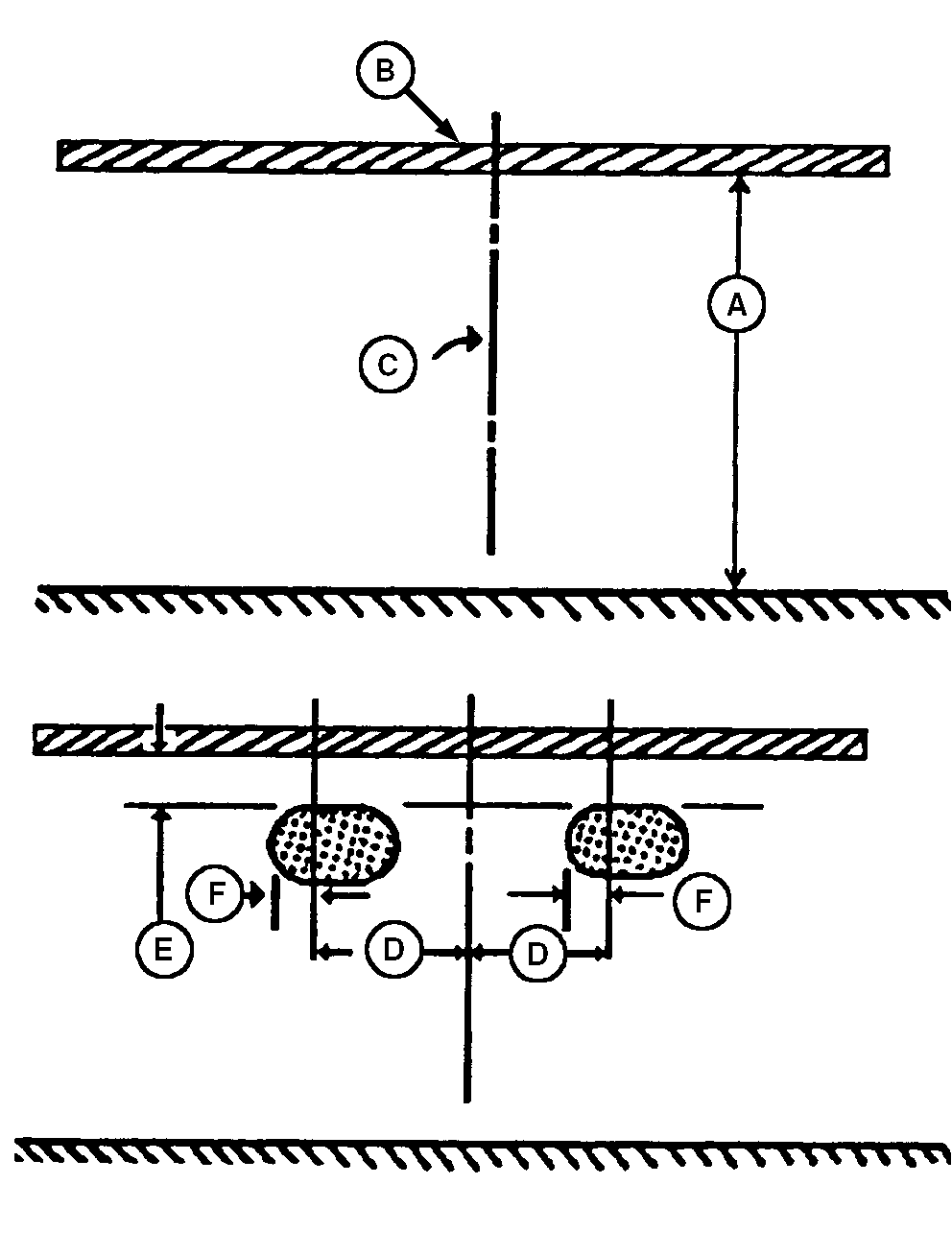

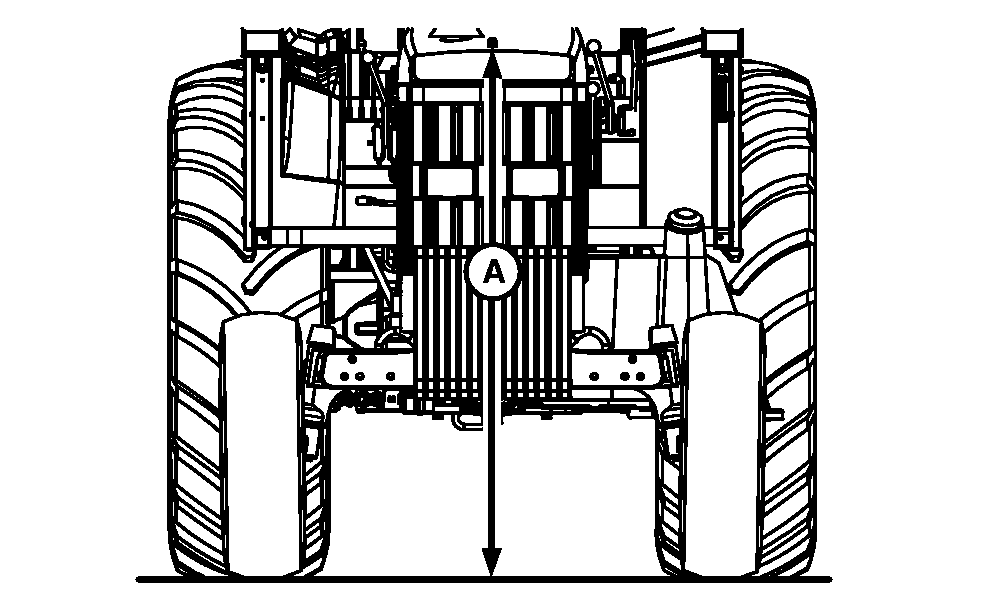

1. Estacionar el tractor en suelo nivelado, con las luces a 8 m (25 ft) de una pared. 2. Medir la distancia entre la parte superior del capó y el suelo (A). Coloque una tira de cinta de enmascarar (B) en la pared, a la misma altura. 3. Colocar una tira de cinta, plegada en el medio para crear un punto, en la parte central superior delantera del capó. 4. Con la cinta del capó como referencia, mirar por el volante de la dirección y el capó para ubicar la línea central del tractor. Señalar en la pared la línea central del tractor (C). 5. Desde la línea central (C) del tractor, marcar un punto a 130 mm (5 in.) de ésta en ambas direcciones (D). Esta marca localizará un punto justo en frente del centro de cada faro principal. 6. Girar el interruptor de luces a la posición de luces de carretera y luego poner el conmutador de luces de techo largas/cortas en cortas. 7. Localizar una pequeña área de luz brillante proyectada por cada lámpara. Cubrir las otras lámparas de ser necesario. La parte superior del área (E) deberá estar a 130 mm (5 in) debajo de la cinta. El borde izquierdo de la zona (F) deberá estar a 130 mm (5 in) a la izquierda de la marca de posición de las luces (D). 8. Ajustar según sea necesario.
|
|
NS43404,0000520 -63-28MAR08-2/2 |
