Sustitución de las lámparas de las luces de giro y traseras

NOTA: El procedimiento es el mismo para ambos lados de la máquina.

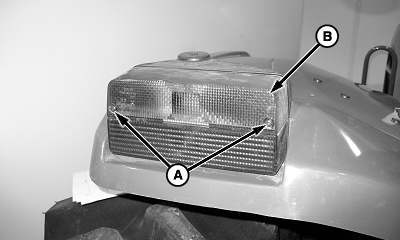

1. Retirar los tornillos (A) y las lentes (B).

2. Empujar y girar la lámpara con cuidado (C) y (D) para retirarla.

3. Empujar y girar la lámpara nueva con cuidado para instalarla.

4. Instalar nuevamente la cubierta (B) con los tornillos retirados anteriormente (A).

A-Tornillos
B-Lentes
C-Lámpara del indicador de giro
D-Lámpara de luz trasera

NS43404,0000524 -63-17APR08-1/2

NOTA: El procedimiento es el mismo para ambos lados de la máquina.

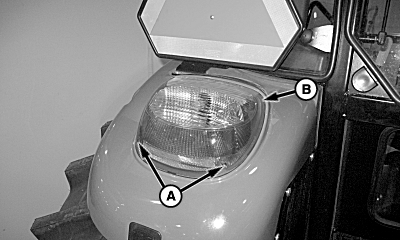

1. Retirar los tornillos (A) y la cubierta (B).

2. Girar y tirar para retirar los receptáculos de la lámpara (C) y (D) de las lentes.

3. Empujar y girar la lámpara con cuidado (E) para retirarla.

4. Instale una nueva lámpara.

5. Instalar nuevamente los alojamientos a las lentes.

6. Inspeccionar la junta hermética de goma en busca de grietas que puedan causar fugas. Sustitúyalo si es necesario.

7. Instalar nuevamente las lentes (B) con los tornillos retirados anteriormente (A).

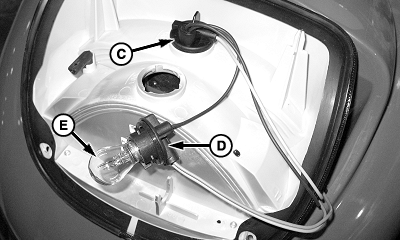

A-Tornillos
B-Lentes
C-Receptáculo del indicador de giro
D-Receptáculo de luz trasera
E-Lámpara

NS43404,0000524 -63-17APR08-2/2
