Ajuste del asiento (suspensión mecánica)

ATENCION: Para evitar accidentes, ajustar el asiento antes de conducir.

Avance o retroceso: Levantar la palanca (A), mover el asiento a la posición deseada y soltar la palanca para fijar la posición.

Respaldo: Levantar la palanca (B) e inclinar el respaldo a la posición deseada. Para fijar soltar la palanca.

Peso: Rotar la palanca (C) en dirección contraria al asiento y girar:

• Hacia la derecha para aumentar la carga
• Hacia la izquierda para reducir la carga

NOTA: Estando correctamente ajustada, la suspensión no debería caer hasta el tope inferior por el peso del operador.

El ajuste del peso deseado aparece en la ventana (D). Rotar la palanca hacia el asiento cuando esté listo.

Altura: Para ajustar la altura del asiento, levantar la base del asiento hasta que encaje en su sitio (máximo 3 posiciones de retención). Para bajar el asiento, levantarlo primero hasta la posición de retención y luego dejarlo bajar.

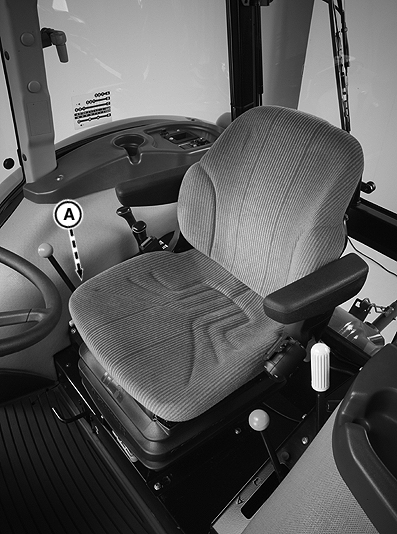

A-Palanca de ajuste avance/retroceso

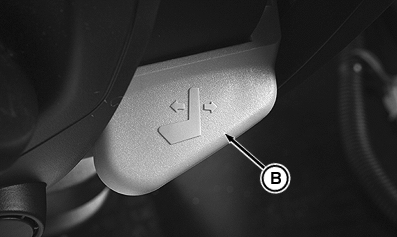

B-Palanca de ajuste de respaldo

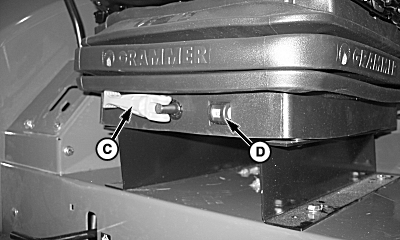

C-Palanca de ajuste de peso
D-Presentación de ventana

NS43404,000055F -63-10APR08-1/2

Altura del reposabrazos:

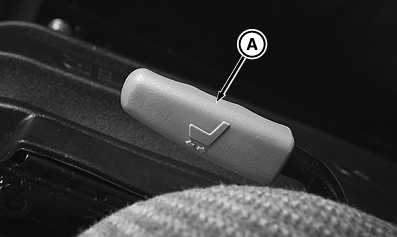

1. Hacer palanca en la cubierta de plástico (A) del asiento para retirarla.
2. Aflojar la tuerca (B).
3. Deslizar el reposabrazos hacia arriba o abajo en las ranuras de ajuste hasta la altura deseada y ajustar la tornillería.
4. Repetir este procedimiento en el reposabrazos del lado opuesto.

A-Cubierta de plástico
B-Tuerca

NS43404,000055F -63-10APR08-2/2
