Sustitución del filtro principal de combustible / separador de agua

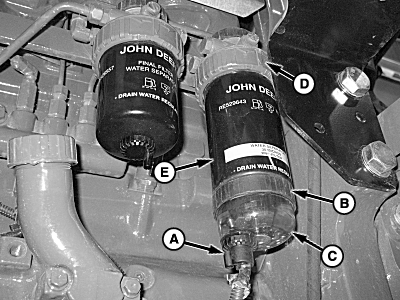

1. Conectar una tubería al puerto de drenaje (A) y colocar un recipiente adecuado bajo el depósito de drenaje. 2. Aflojar el depósito de drenaje y drenar el combustible del filtro. 3. Soltar el anillo de retención inferior (B). Retirar el recipiente del separador de agua (C). Desconectar el grupo de cables. 4. Aflojar el anillo de retención superior (D) y retirar el filtro principal de combustible (E) y la junta hermética del filtro. 5. Desechar el filtro viejo. Inspeccionar si hay grietas, roturas y otras señales de fugas en la junta hermética del filtro. Sustituir según sea necesario. 6. Limpiar y secar el recipiente del separador de agua (C). 7. Instalar el recipiente del separador de agua en el filtro principal de combustible nuevo. Ajustar el anillo de retención (B) hasta que encaje en su sitio. ¡No apretarlo en exceso! 8. Instalar el filtro principal de combustible nuevo y la junta hermética del filtro en la máquina. Ajustar el anillo de retención (D) hasta que encaje en su sitio. ¡No apretarlo en exceso! 9. Conectar el grupo de cables. 10. Purgar el depósito de combustible. (Ver el procedimiento en esta sección.) |
|
