Sustitución del elemento del proyector. Cabina

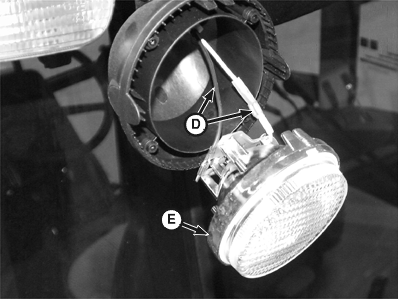

2. Retirar los tornillos (B), el anillo de retención (C) y la pantalla del proyector (E) de la caja.

3. Desconectar los conectores (D).

4. Soltar la pinza. Retirar y desechar la lámpara vieja.

5. Inspeccionar la junta hermética de goma en busca de grietas que puedan causar fugas. Sustitúyalo si es necesario.

6. Poner la lámpara nueva en la pantalla del proyector (E) y colocar nuevamente la pinza.

7. Conectar la pantalla al conector.

8. Instalar nuevamente la pantalla, los tornillos y la cubierta.

A-Cubierta
B-Tornillos (4)
C-Anillo de retención
D-Conector de cables
E-Pantalla del proyector

NS43404,0000567 -63-15APR08-1/1
