Funcionamiento de la transmisión PowrReverser™ (PRT) (si está equipado)

La palanca de cambio de rangos (A) brinda tres grupos de velocidades: A, B y C.

La palanca de cambio de marchas (B) proporciona tres velocidades de avance y de marcha atrás (1, 2, 3).

La palanca PowrReverser (C) determina el sentido de la marcha (avance o marcha atrás).

NOTA: El pedal de embrague debe estar presionado completamente una vez que el motor esté encendido.

Esto se realiza generalmente cuando se engrana una marcha desde punto muerto. Si el tractor arranca con una marcha engranada (FNR en punto muerto), no se moverá cuando se coloque la palanca PowrReverser en F (avance) o R (retroceso) hasta que el pedal de embrague se presione a fondo una vez.

• El uso de las palancas de cambio de rangos y de marchas permite obtener nueve velocidades de avance y marcha atrás

A-Palanca de cambio de rangos

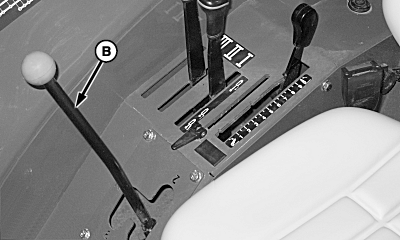

B-Palanca de cambio de marchas
C-Palanca de PowrReverser

NS43404,000056A -63-07APR08-1/2

IMPORTANTE: El sincronizador de eje superior funciona sólo para el cambio de marchas. Para evitar dañar la transmisión, no intentar cambiar de rango mientras está en movimiento. Para cambiar a un rango distinto, detener el tractor, presionar a fondo el pedal de embrague y disminuir el régimen del motor.

El pedal de embrague debe estar COMPLETAMENTE presionado para cambiar de marcha (velocidad). Si el pedal del embrague no está totalmente presionado, la palanca de cambio no se moverá de punto muerto. Si esto ocurre, presionar más a fondo el pedal de freno. Si el recorrido libre del pedal de embrague no cumple lo especificado, consultar a su concesionario John Deere para reajustar el varillaje del pedal de embrague.

Para evitar un desgaste innecesario del embrague, nunca conducir con el pie apoyado sobre el pedal.

Palanca PowrReverser: Con el tractor detenido, seleccionar la dirección de marcha deseada (avance o retroceso). La dirección de recorrido puede cambiarse sin presionar el pedal de embrague.

Cambio de rango: El tractor debe estar completamente detenido cuando cambie a cualquier rango.

1. Una vez detenido el tractor, bajar el régimen del motor a ralentí.
2. Presionar A FONDO el pedal de embrague.
3. Seleccionar el rango deseado (A, B, C).
4. Soltar despacio el pedal de embrague para levantar gradualmente la carga.
5. Aumentar el régimen del motor una vez realizado el cambio.

Cambio de marcha (velocidad): El cambio de marchas puede realizarse en movimiento , sin parar.

1. Con el tractor en movimiento, presionar A FONDO el pedal de embrague (C).
2. Seleccionar la velocidad deseada (1, 2, 3).
3. Soltar despacio el pedal de embrague para levantar gradualmente la carga.

NS43404,000056A -63-07APR08-2/2
