Limpieza de los filtros de aire de la cabina

Filtros de recirculación (dentro de la cabina)

Intervalo de servicio: 250 horas *
* El intervalo puede variar según las condiciones de funcionamiento



OU1092A,00001F6 -63-17APR08-1/3

causym ATENCION: Los filtros de aire del sistema de calidad del aire no fueron diseñados para filtrar sustancias químicas nocivas. Cuando use sustancias agroquímicas, siga las instrucciones del manual del operador del apero y las del fabricante del producto químico.

NOTA: Hay filtros en AMBOS lados de la cabina. Se ilustra el lado izquierdo.

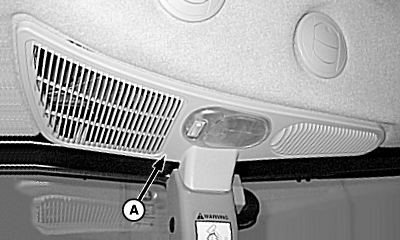

1. Retirar la cubierta (A) al hacer palanca. (Tirar hacia abajo a lo largo de la ventana).

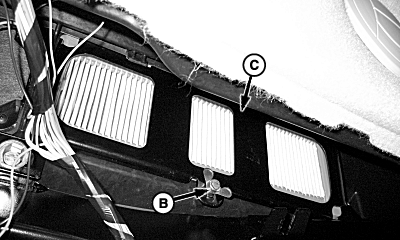

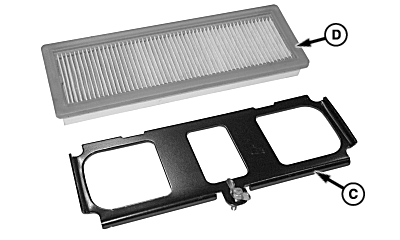

2. Retirar el tornillo de mariposa (B), el retenedor (C) y el filtro (D).

3. Inspeccionar el filtro en busca de daños o agujeros. Inspeccionar la junta hermética de goma en busca de grietas o desgaste. Sustituir según sea necesario.

NOTA: No limpiar el filtro con agua o aire comprimido. No se recomienda limpiar el filtro, debería cambiarse según se necesite.

4. Cambiar el filtro cuando esté sucio. Tal vez sea necesario cambiar el filtro más a menudo en condiciones con mucho polvo.

5. Instalar el filtro con la junta hermética de goma hacia la retenedor (C).

6. Instalar el retenedor, el tornillo de mariposa y la cubierta.

7. Repetir el procedimiento en el lado opuesto.


A-Cubierta
B-Tornillo mariposa
C-Retenedor del filtro
D-Filtro

P14487
P14488
P14490

OU1092A,00001F6 -63-17APR08-2/3

Filtros de aire fresco (fuera de la cabina)

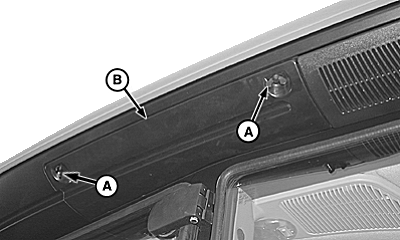

1. Retirar dos tornillos mariposa (A) y la cubierta (B).

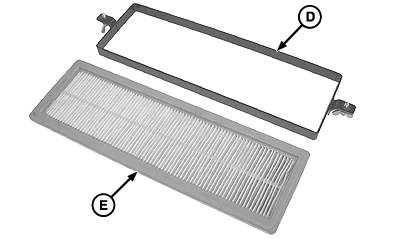

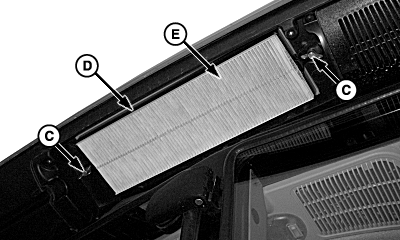

2. Retirar los tornillos mariposa (C), el retenedor (D) y el filtro (E).

3. Inspeccionar el filtro en busca de daños o agujeros. Inspeccionar la junta hermética de goma en busca de grietas o desgaste. Sustituir según sea necesario.

NOTA: No limpiar el filtro con agua o aire comprimido. No se recomienda limpiar el filtro, debería cambiarse según se necesite.

4. Cambiar el filtro cuando esté sucio. Tal vez sea necesario cambiar el filtro más a menudo en condiciones con mucho polvo.

5. Instalar el filtro con la junta hermética de goma hacia la cabina.

6. Instalar el retenedor y los tornillos mariposa.

7. Instalar la cubierta y los tornillos mariposa.

8. Repetir el procedimiento en el lado opuesto.


A-Tornillos mariposa
B-Cubierta del filtro
C-Tornillos mariposa
D-Retenedor del filtro
E-Filtro

P14491

Debajo del techo, encima de la puerta de la cabina

P14489
P14492

OU1092A,00001F6 -63-17APR08-3/3
