Sustitución de la lámpara de la luz giratoria (si está equipada)

causym ATENCION: Las lámparas halógenas contienen gas bajo presión. El manejo incorrecto de una lámpara puede hacer que estalle, lanzando fragmentos. (Ver MANIPULACIÓN SEGURA DE LAS LÁMPARAS HALÓGENAS en esta sección.)

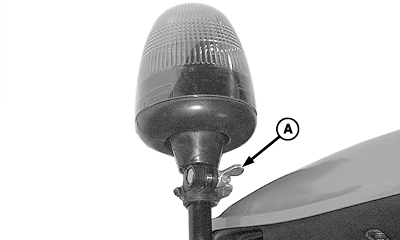

1. Afloje la tuerca de mariposa (A) y extraiga el conjunto de la luz giratoria.

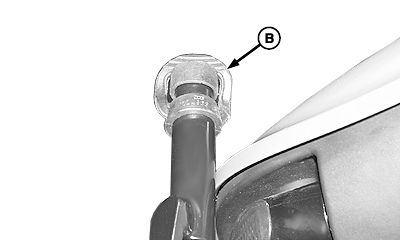

2. Instalar la cubierta de goma (B).


A-Tuerca mariposa
B-Cubierta de goma

LV9693
LV9694

OUMX005,00019A1 -63-19AUG04-1/2

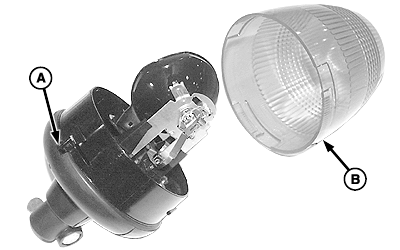

3. Presionar la lengüeta (A) y girar las lentes (B) hacia la izquierda para retirarlas.

4. Retirar la lengüeta (C) de la lámpara.

5. Liberar el resorte de retención (D) y extraer la lámpara de luz (E).

6. Instalar la nueva bombilla en el orden inverso al seguido para sacarla.


A-Lengüeta
B-Lentes
C-Lengüeta
D-Resorte de retención
E-Lámpara

LV9695
LV9696
LV9697

OUMX005,00019A1 -63-19AUG04-2/2
