Ajuste del asiento (suspensión neumática)

ATENCION: Para evitar accidentes, ajustar el asiento antes de conducir.

Parte inferior del asiento: Avance/retroceso: Levantar la palanca (A) para permitir que la parte inferior del asiento se deslice hacia adelante o atrás. Soltar la palanca para fijar la posición.

Parte inferior del asiento: Escuadra: Levantar la palanca (B) para permitir que el asiento se incline hacia abajo o arriba. Soltar la palanca para fijar la posición.

Palanca de ajuste de altura (suspensión neumática): Sentado, mueva la palanca (C):

• Abajo para que el asiento baje. Soltar la palanca para fijar la posición del asiento.
• Arriba:

  a. Girar la llave de contacto a la posición RUN (MARCHA). El asiento sube.
  b. Soltar la palanca para fijar la posición del asiento.
  c. Gire la llave de contacto a la pos. de apagado ("OFF").


Suspensión de avance o retroceso: Girar la palanca (D) a la posición deseada:

• Palanca hacia delante (se muestra): bloqueo
• Palanca hacia atrás: desbloqueo

Ajuste de avance o retroceso: Levantar la palanca (E) y mover el asiento a la posición deseada. Soltar la palanca para fijar la posición.

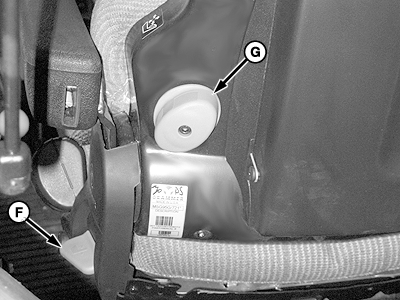

Respaldo. Escuadra: Levantar la palanca (F) e inclinar el respaldo a la posición deseada. Para fijar soltar la palanca.

Respaldo. Soporte lumbar: Girar la perilla (G) para aumentar o disminuir el apoyo a la parte inferior de la espalda.

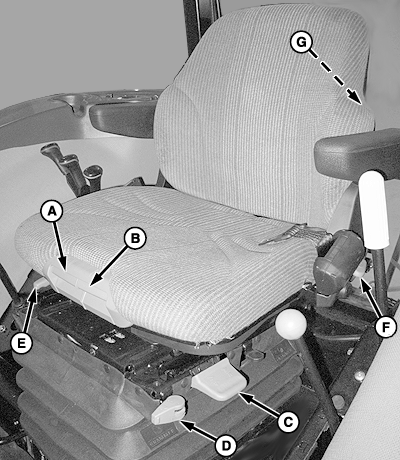

A-Palanca de posición avance/retroceso de la parte inferior del asiento
B-Palanca de la escuadra de la parte inferior del asiento
C-Palanca de ajuste de altura (suspensión neumática)
D-Bloqueo de suspensión avance/retroceso
E-Palanca de ajuste avance/retroceso
F-Palanca de ajuste de la escuadra del respaldo
G-Perilla del apoyo lumbar del respaldo

OUMX005,0002911 -63-10APR08-1/2

Altura del reposabrazos:

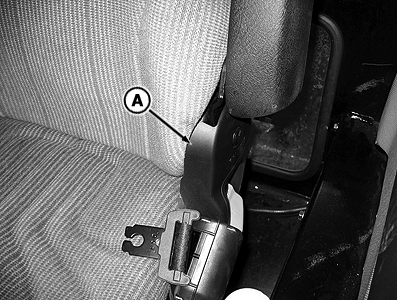

1. Hacer palanca en la cubierta de plástico (A) del asiento para retirarla.

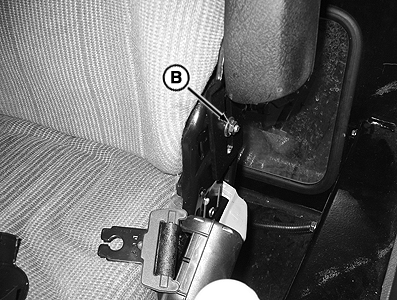

2. Aflojar la tuerca (B).
3. Deslizar el reposabrazos hacia arriba o abajo en las ranuras de ajuste hasta la altura deseada y ajustar la tornillería.
4. Repetir este procedimiento en el reposabrazos del lado opuesto.

A-Cubierta de plástico
B-Tuerca

OUMX005,0002911 -63-10APR08-2/2
