Ajuste de la altura de la barra de tiro

Se ajusta la altura de la barra de tiro girando el descentrado (A) hacia arriba o abajo.

Retirar el conjunto de la horquilla (si está equipado), deslizar la barra de tiro y girarlo. (Ver AJUSTE DE LA LONGITUD DE LA BARRA DE TIRO en esta sección.)

Instalar la barra de tiro y fijar el conjunto de horquilla (si está equipado) en la parte superior de la barra de tiro.

IMPORTANTE: Si está equipado, el conjunto de horquilla siempre debe quedar en la parte superior de la barra de tiro, si se utiliza.

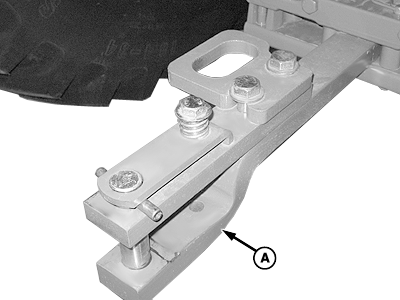

P15233

Descentrado ABAJO (se muestra conjunto de horquilla opcional)


A-Descentrado

OUMX005,0002926 -63-06FEB08-1/1
