Ajuste lateral de la barra de tiro

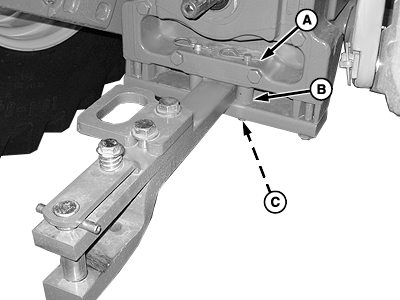

Oscilación del lado derecho: sostener la parte inferior del pasador (C) y retirar el pasador con resorte (A), el pasador y el espaciador (B). Oscilación del lado izquierdo: repetir el procedimiento en el conjunto del pasador izquierdo. Oscilación completa (lateral): retirar ambos conjuntos del pasador. |
|
ATENCION:
Para evitar lesiones personales, utilizar pasadores de sujeción para fijar la barra de tiro cuando se utilicen de aperos impulsados por la TDF.
OUMX005,0002927 -63-06FEB08-1/1 |
