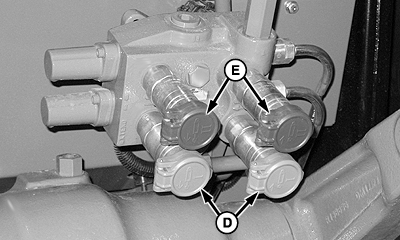

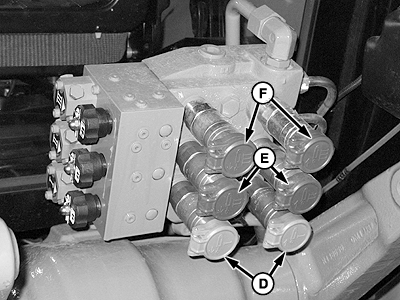

Palancas de control de la VMD y acopladoresNOTA: La ubicación de la palanca es la misma para tractores con cabina y con OOS. Se muestra con cabina. Las palancas de la VMD controlan el caudal del aceite a los acopladores de mangueras hidráulicas en la parte posterior del tractor. La palanca (A) de la VMD I acciona los acopladores (D). La palanca (B) de la VMD II acciona los acopladores (E). La palanca (C) de la VMD III acciona los acopladores (F).
|
|
OUMX005,000292B -63-25MAR08-1/1 |
