Conexión de las mangueras del cilindro-Válvula de montaje intermedio (si está equipado)

causym ATENCION: El escape de fluido bajo presión pude penetrar en la piel, provocando graves lesiones. Evite el riesgo moviendo todas las palancas de control de VMD traseras y la palanca de control de montaje intermedio en todas las direcciones para liberar la presión antes de desconectar las líneas hidráulicas u otras. Ajustar todas las conexiones antes de aplicar presión. Localizar fugas con un pedazo de cartón. No acercar las manos ni el cuerpo a una fuga de alta presión.

En caso de accidente, acudir de inmediato a un médico. El fluido inyectado en la piel debe extraerse quirúrgicamente dentro de pocas horas de ocurrido, de lo contrario podría producirse gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesión pueden dirigirse a un centro médico especializado. Puede obtenerse la información correspondiente de Deere & Company Medical Department en Moline, Illinois, EE.UU.

NOTA: Las conexiones para mangueras en la válvula central se identifican por colores.

1. Haga coincidir las mangueras con los acopladores usando los tapones/tapas guardapolvo con código de colores.

Pieza insertada Color de la cubierta, del tapón y de la cinta de atar Función hidráulica
A Negro Extremo de varilla de cilindro de cucharón
B Amarillo Extremo de cabeza de cilindro de cucharón
C Azul Cilindro de elevación, extremo de la culata
D Rojo Cilindro de elevación, extremo del vástago
E Naranja Cilindro del apero-Lado del émbolo
F Verde Cilindro del accesorio-Extremo de la varilla



2. Retire los guardapolvos de los extremos de la manguera.

X9811
P15246

Dos funciones

P15488

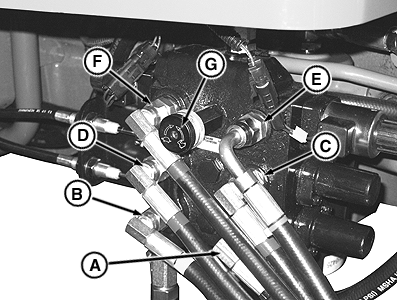

Válvula de tres funciones Deluxe (si está equipado)

OUMX005,000292F -63-16APR08-1/2

3. Tire de los guardapolvos de las válvulas de los acopladores.

causym ATENCION: Las mangueras hidráulicas pueden fallar por daños físicos, torceduras, envejecimiento y exposición al frío y al sol. Revisar las mangueras regularmente. Sustituir las mangueras dañadas.

4. Empujar la punta de la manguera firmemente en el acoplador luego de verificar que el extremo de la manguera y los acopladores están limpios. Tirar de la manguera para asegurarse de que se realizó la conexión correcta.

5. Conectar las tapas y tapones guiándose por el código de colores.

OUMX005,000292F -63-16APR08-2/2
