Conexión y funcionamiento del cilindro de una dirección

El cilindro de una dirección sólo debería conectarse a los acopladores de EXTENSIÓN (A).

IMPORTANTE: El volumen de aceite requerido para extender el cilindro bajará el nivel de aceite de la transmisión/ sistema hidráulico. Con el cilindro totalmente extendido, verificar el nivel de aceite y llenar hasta el nivel adecuado. (Ver VERIFICACIÓN DEL SISTEMA HIDRÁULICO/DE LA TRANSMISIÓN en la sección Lubricación).

Tirar de la palanca de control de la VMD para presurizar y extender el cilindro de una dirección.

Empujar la palanca de control de la VMD totalmente hacia adelante a la posición de "flotación" para retraer el cilindro.

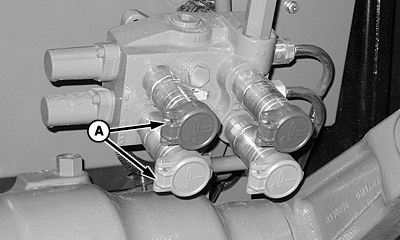

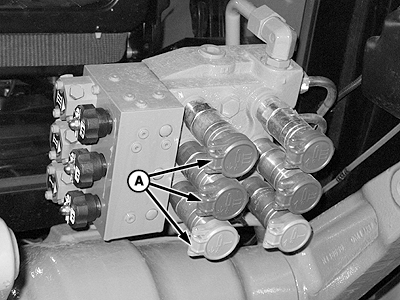

A-Acopladores de extensión

OUMX005,0002930 -63-10FEB08-1/1
