Funcionamiento de la palanca de control multifunción (si está equipado)

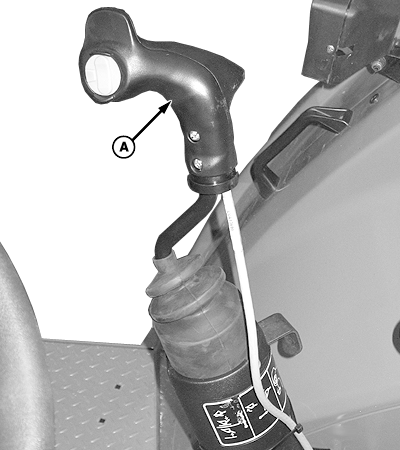

Mientras las palanca de control multifunción (A) puede usarse para accionar otros dispositivos hidráulicos, se utiliza generalmente para manejar un accesorio de cargadora. La palanca controla la elevación y descenso de la pluma, así como la inclinación (descarga) y volteo de la cuchara. Ambas palancas de control de dos y tres funciones usan la posición de retención totalmente hacia adelante para el funcionamiento de "FLOTACIÓN". La palanca de control de dos funciones tiene una posición de retención momentánea (totalmente a la derecha) usada para la descarga rápida de la cuchara. Tres funciones adicionales son controladas por el interruptor montado manualmente. |
|
ATENCION:
El sobrecalentamiento del aceite hidráulico puede causar lesiones personales y fallas en los componentes. Para evitar que el aceite hidráulico se sobrecaliente, NO mantener la palanca de control multifunción en posición de funcionamiento durante un largo periodo de tiempo.
OUMX005,0002935 -63-11FEB08-1/6 |
|
|
|
|
|
|
NOTA: Los números romanos no se usan en esta aplicación. 1. Una única función actúa cuando la palanca de control (A) se retira del centro, en cualquiera de las cuatro direcciones primarias (delante, atrás, izquierda o derecha).

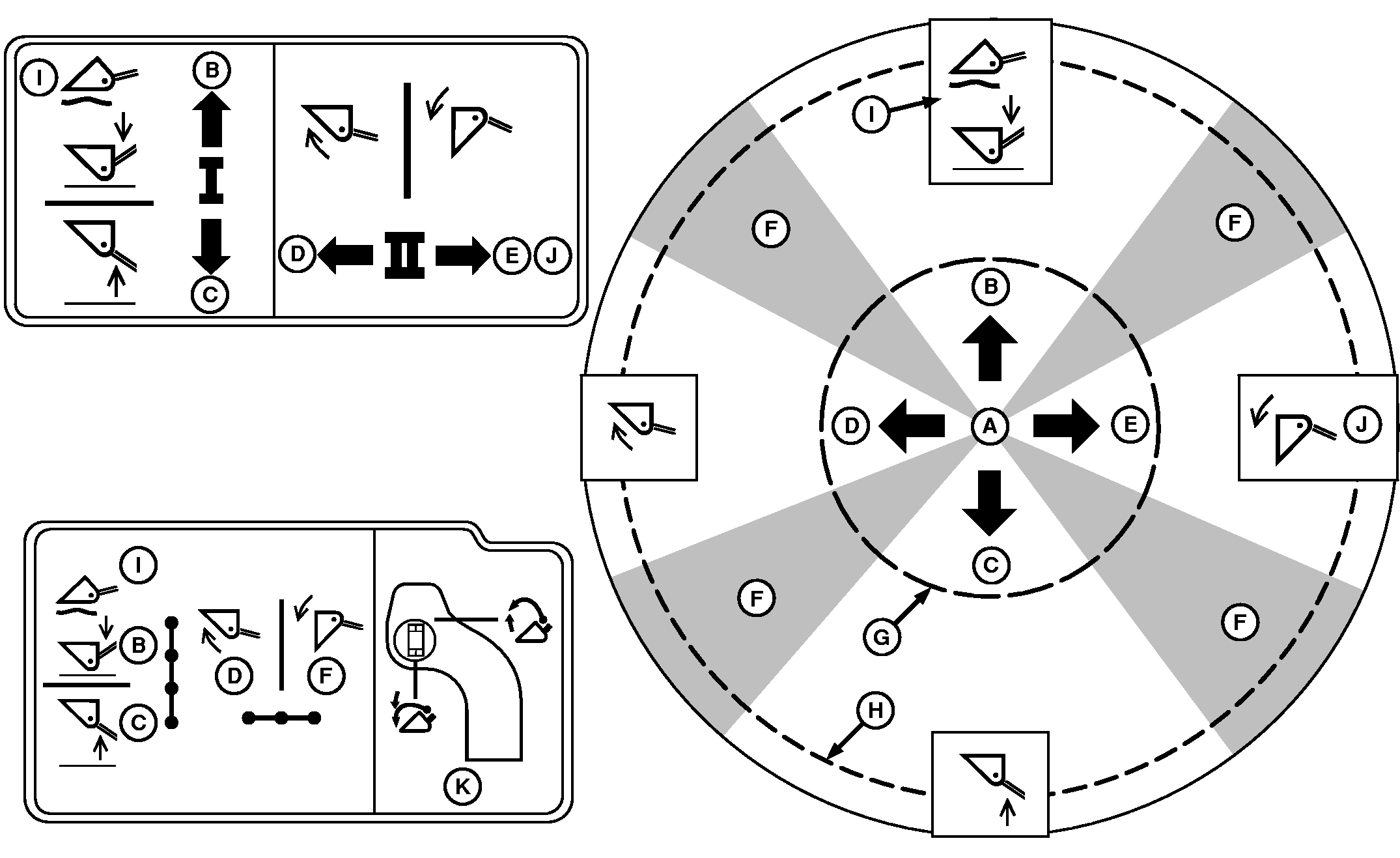

2. Las dos funciones operan simultáneamente cuando la palanca se mueve en ángulos de 45° desde |
direcciones primarias hacia una zona de dos funciones (F). Las zonas de dos funciones son: Descenso de pluma/descarga de cuchara, descarga de cuchara/elevación de pluma, elevación de pluma/volteo de cuchara, volteo de cuchara/descenso de pluma.
3. Cuando se suelta la palanca a la posición de punto muerto centrada por resorte, la válvula de montaje intermedio mantiene la pluma y la cuchara en posición. 4. La velocidad de funcionamiento del cilindro depende de lo lejos que se mueva la palanca de control del centro. Cuando la palanca se aleja del centro, las funciones hidráulicas operan despacio (G), luego se mueven cada vez más rápido mientras se aleja la palanca del centro, hasta la posición de velocidad rápida (H). |
OUMX005,0002935 -63-11FEB08-2/6 |
|
"Flotación": Empuje la palanca completamente hacia adelante hasta la retención, cuando la "flotación" sea la deseada. La posición de "flotación" (I) permite que la pluma de la cargadora suba y baje libremente |
mientras marcha por suelo irregular. Vuelva a colocar la palanca en punto muerto manualmente si ya no se necesita la "flotación". |
OUMX005,0002935 -63-11FEB08-3/6 |
|
Bloqueo de transporte
El bloqueo de transporte no traba el interruptor que hace funcionar las tres funciones hidráulicas, que están activadas en cualquier momento que la llave esté ON (ENCENDIDA).
NOTA: El bloqueo es accionado cuando la línea discontinua está contra el cuerpo y la palanca no se mueve. |
|
OUMX005,0002935 -63-11FEB08-4/6 |
|
Tres funciones (Electro hidráulicas)

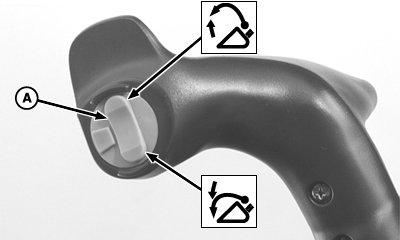

El interruptor (A) controla las tres funciones hidráulicas conectadas a la válvula de montaje intermedio de las tres funciones. Las tres funciones hidráulicas son activadas en cualquier momento que la llave esté ENCENDIDA.
NOTA: El interruptor delantero no funciona en esta aplicación.
|
|
OUMX005,0002935 -63-11FEB08-5/6 |
|
Funcionamiento manual de la sección de la válvula (electro hidráulica) de las tres funciones

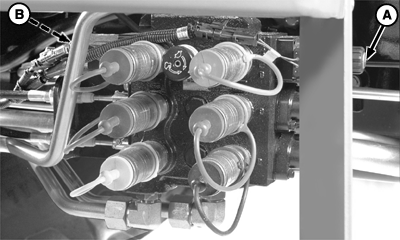

La sección de la válvula de tercera función (tenazas) puede accionarse manualmente, en caso de ocurrir una falla eléctrica. Insertar un punzón de pequeño diámetro a través del agujero de acceso (A o B) y empujar la bobina para extender o retraer los cilindros para soltar la carga según sea necesario.
|
|
