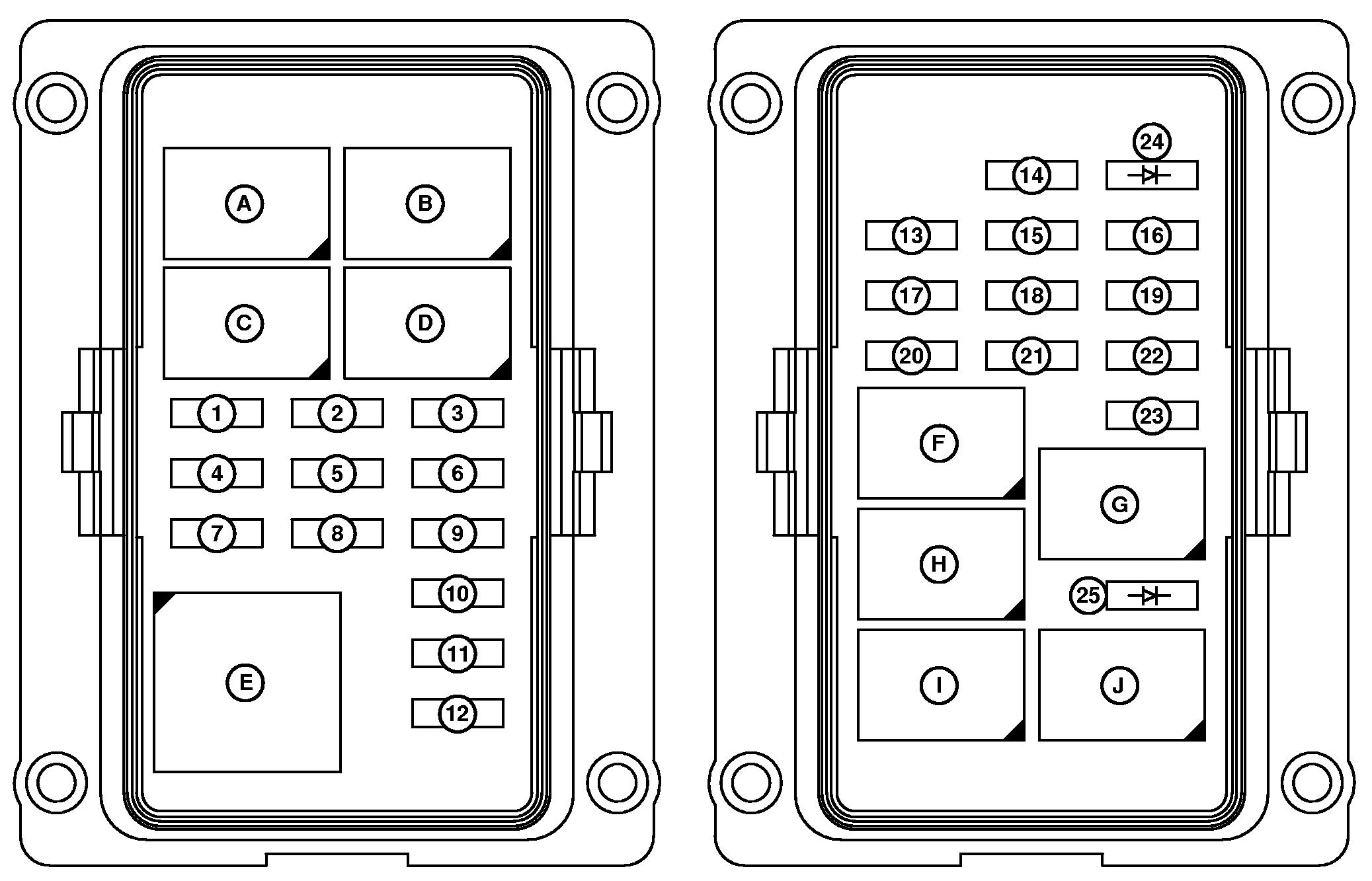

A-Relé de giro a izquierda (K02)
B-Relé de giro a derecha (K03)
C-Relé de destellador izquierdo (K07)
D-Relé de destellador derecho (K27)
E-Relé de advertencia/giro (K05)
F-Relé de fuera de punto muerto (K16)
G-Relé de activación de transmisión (K17)
H-Relé de alimentación conmutada del controlador de la transmisión (K24)
I-Relé de caudal de combustible (K10)
J-Relé de retención de punto muerto (K12)
|
1-Fusible de llave de contacto (F01), 30 A
2-Fusible del grupo de instrumentos (F02), 10 A
3-Fusible de faros principales (F03), 15 A
4-Fusible de interruptor de luces (F04), 20 A
5-Fusible de luz trasera, de giro y de freno (F05), 15 A
6-Fusible de indicador de giro (F06), 10 A
7-Fusible de alimentación auxiliar no conmutada (F10), 30 A
8-Fusible de alimentación auxiliar conmutada (F11), 30 A
9-Fusible de alimentación auxiliar de tomacorriente de 7 pasadores (F12), 30 A
|
10-Fusible de tablero de instrumentos (F18), 10 A
11-Fusible de luz de trabajo trasera (F07), 30 A
12-Fusible de luces de advertencia (F24), 30 A
13-Fusible de bocina e interruptor de asiento (F28), 10 A
14-Fusible de repuesto, 10 A
15-Fusible de alarma de marcha atrás (F27), 5 A
16-Controlador PTR, fusible de alimentación conmutada (F20), 10 A
17-Fusible de luz de freno (F29), 15 A
18-Fusible de repuesto, 20 A
|
19-Fusible de excitación del sensor (F21), 10 A
20-Fusible de relé de caudal de combustible (F30), 10 A
21-Fusible de repuesto, 30 A
22-Controlador PTR, fusible de alimentación no conmutada (F22), 10 A
23-Fusible de la palanca de PowrReverser (F25), 10 A
24-Diodo del relé de la unidad de control de la transmisión (V04)
25-Diodo del relé de retención y caudal de combustible (V07)
|
