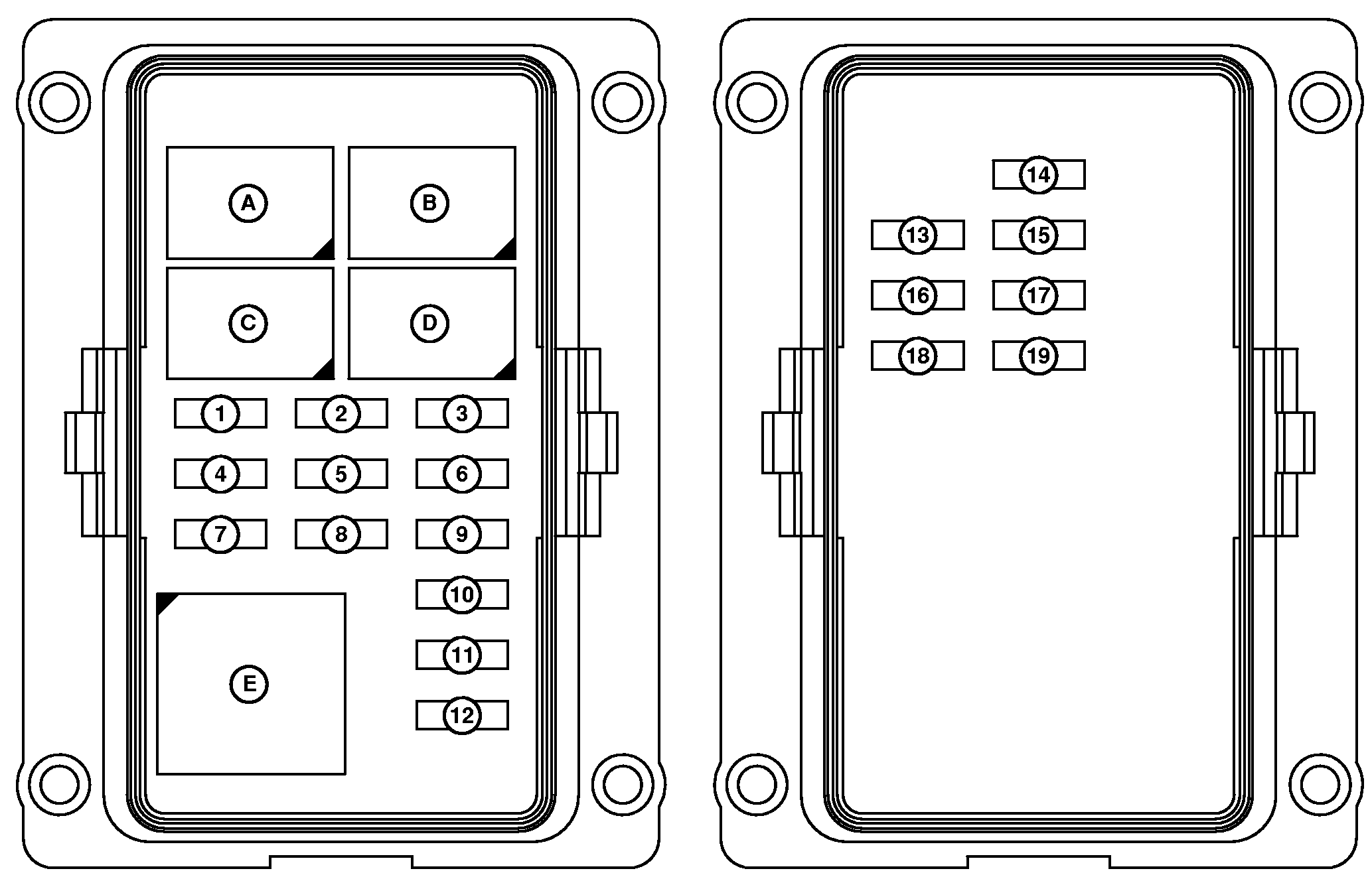

A-Relé de giro a izquierda (K02)
B-Relé de giro a derecha (K03)
C-Relé de destellador izquierdo (K07)
D-Relé de destellador derecho (K27)
E-Relé de advertencia/giro (K05)
1-Fusible de llave de contacto (F01), 20 A
|
2-Fusible ELX (F02), 20 A
3-Fusible de faros principales (F03), 15 A
4-Fusible de interruptor de luces (F04), 20 A
5-Fusible de luz trasera, de giro y de freno (F05), 10 A
6-Fusible de indicador de giro (F06), 10 A
7-Fusible de alimentación auxiliar no conmutada (F10), 30 A
|
8-Fusible de alimentación auxiliar conmutada (F11), 30 A
9-Fusible de alimentación auxiliar de tomacorriente de 7 pasadores (F12), 30 A
10-Fusible de tablero de instrumentos (F18), 10 A
11-Fusible de luz de trabajo trasera (F07), 30 A
12-Fusible de luces de advertencia (F24), 30 A
|
13-Fusible de bocina e interruptor de asiento (F28), 10 A
14-Fusible de repuesto, 10 A
15-Fusible de repuesto, 15 A
16-Fusible de luz de freno (F29), 15 A
17-Fusible de repuesto, 20 A
18-Fusible de la ECU (F23), 20 A
19-Fusible de repuesto, 30 A
|
