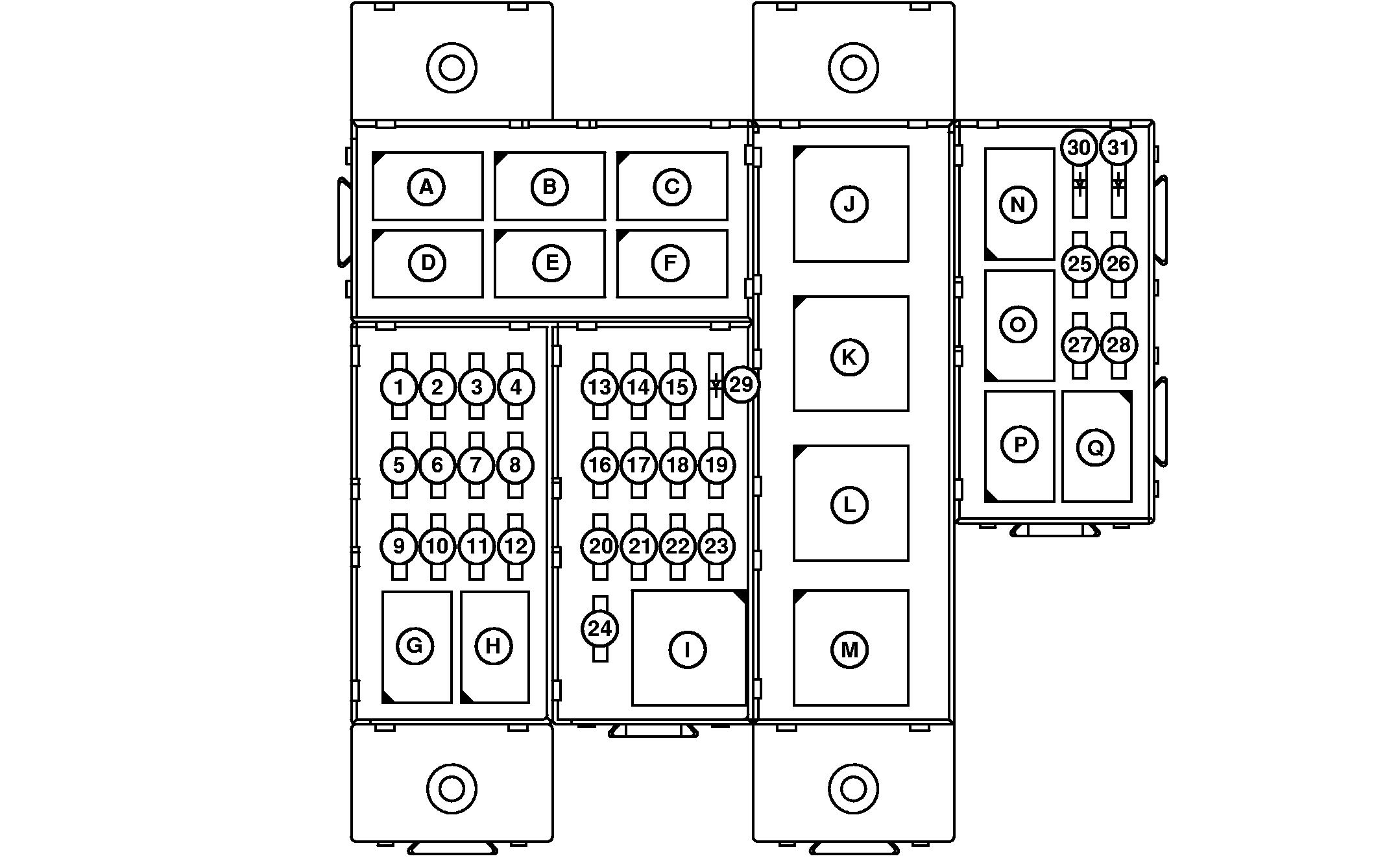

A-Relé de destellador derecho (K27)
B-Relé de destellador izquierdo (K07)
C-Relé de soplador derecho (K23)
D-Relé de giro a izquierda (K02)
E-Relé de giro a derecha (K03)
F-Relé de soplador izquierdo (K22)
G-Relé de retención de punto muerto (K12)
H-Relé de caudal de combustible (K10)
I-Relé de advertencia/giro (K05)
J-Relé de tomacorriente de 7 pasadores (K06)
K-Relé de luz de trabajo trasera (K08)
L-Relé de luz de trabajo delantera (K09)
M-Relé de HVAC (K20)
N-Relé de desconexión/punto muerto de TDF (K04)
O-Relé de fuera de punto muerto (K16)
|
P-Relé de activación de la transmisión (K17)
Q-Relé de alimentación conmutada del controlador de la transmisión (K24)
1-Fusible de llave de contacto (F01), 30 A
2-Fusible de alimentación auxiliar no conmutada (F10), 30 A
3-HVAC, fusible de purga del soplador derecho (F13), 30 A
4-Fusible de luz de trabajo trasera (F07), 30 A
5-Fusible de luces de advertencia (F24), 30 A
6-Fusible de tablero de instrumentos (F18), 10 A
7-Fusible de relé de limpiaparabrisas (F15), 20 A
8-Fusible de luz de trabajo delantera (F08), 30 A
9-Fusible de interruptor de luces (F04), 20 A
10-Fusible de alimentación auxiliar de tomacorriente de 7 pasadores (F12), 30 A
|
11-Fusible de purga de soplador izquierdo (F14), 20 A
12-Fusible de bocina e interruptor de asiento (F28), 10 A
13-Fusible de luz de techo de la cabina y de alimentación de radio no conmutada (F16), 10 A
14-Fusible de indicador de giro (F06), 10 A
15-Fusible ELX (F02), 10 A
16-Fusible de faros principales (F03), 15 A
17-Fusible de alimentación auxiliar conmutada (F11), 30 A
18-Fusible de luz de freno (F29), 15 A
19-Fusible de la palanca de PowrReverser (F25), 10 A
20-Fusible de relé de caudal de combustible (F30), 10 A
21-Fusible de alimentación de radio conmutada (F17), 10 A
|
22-Fusible de luz trasera, de giro y de freno (F05), 15 A
23-Fusible de repuesto, 10 A
24-Fusible de diagnóstico
25-Fusible de excitación del sensor (F21), 10 A
26-Fusible de alimentación no conmutada del controlador PTR (F22), 10 A
27-Fusible de alimentación conmutada del controlador PTR (F20), 10 A
28-Fusible de repuesto, 30 A
29-Diodo del relé de retención de punto muerto (V06)
30-Diodo del relé de retención y caudal de combustible (V07)
31-Diodo del relé del controlador de la transmisión (V04)
|
