Uso de la ROPS plegable

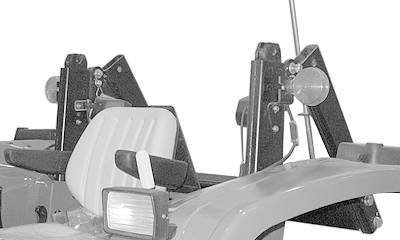

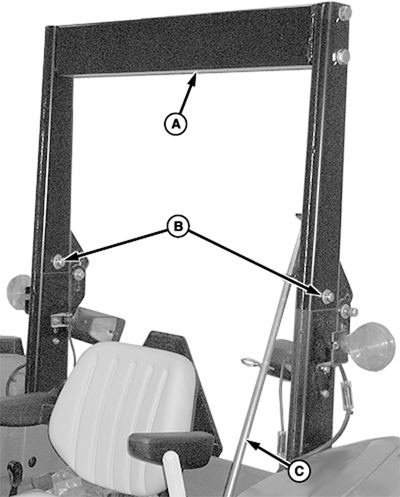

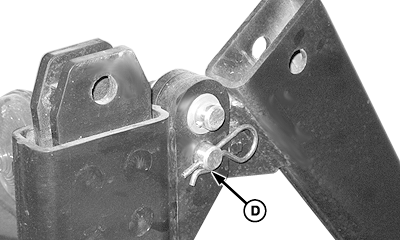

La protección que ofrece el arco de seguridad se menoscaba si sufre daños estructurales, como es el caso al volcar, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Una ROPS dañada debe ser sustituida, no reutilizada. Cualquier alteración en la ROPS deberá ser aprobada por el fabricante. Mantener siempre la parte superior de la ROPS fijada en posición vertical (como se ilustra) al usar el tractor. Si el tractor se usa con la ROPS plegado (por ejemplo, para entrar a un pabellón de baja altura), conducir con sumo cuidado y NO llevar abrochado el cinturón de seguridad. Subir la ROPS nuevamente y colocar el pasador en posición vertical tan pronto como el tractor se conduzca de nuevo en condiciones normales. Descenso del travesaño de la ROPS1. Retirar las pinza de los pasadores y los pasadores de retención (B). 2. Con la guía (C), bajar el travesaño de la ROPS (A). 3. Instalar nuevamente los pasadores de retención y las pinzas de los pasadores en los agujeros (D) de la ROPS para bloquear abajo el travesaño. Colocación de la ROPS en posición de funcionamiento1. Retirar las pinzas de los pasadores y los pasadores de retención.
|
|
ATENCION:
Cerciorarse de volver a instalar bien todas las piezas de la estructura de seguridad antivuelcos (ROPS) cuando, por la razón que sea, se haya bajado o desmontado. Apretar los pernos de montaje con el par de apriete especificado. (Ver la especificación en MANTENIMIENTO O SUSTITUCIÓN DE LA ROPS, en la sección Mantenimiento general e inspección.)
PX03972,0000558 -63-18DEC08-1/2 |
|
2.
Con la guía, subir el travesaño de la ROPS a la posición vertical.
3. Instalar nuevamente los pasadores de retención y las pinzas de los pasadores en los agujeros de la ROPS para bloquear el travesaño. |
PX03972,0000558 -63-18DEC08-2/2 |
