Nivelación del enganche

IMPORTANTE: NO intente extender el brazo central más allá de los límites del pasador de bloqueo ni elevar los brazos de elevación más allá de los topes. Las roscas del cuerpo del brazo pueden dañarse.

NOTA: La máxima distancia de ajuste del brazo central sólo puede alcanzarse si los extremos ocupan una posición idéntica dentro del cuerpo, una vez acoplados a un accesorio.

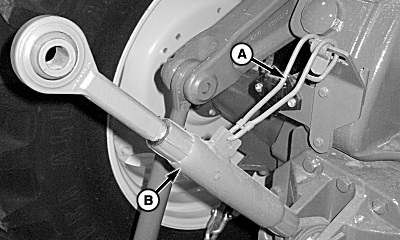

2. Ajuste el brazo central para nivelar el implemento longitudinalmente.

a. Suelte la fijación de bloqueo (A). Girar el cuerpo del brazo central (B):

• HACIA LA DERECHA: alargar el brazo central (longitud máxima: 725 mm [28.5 in.])
• HACIA LA IZQUIERDA: acortar el brazo central (longitud mínima: 530 mm [20.9 in.])

b. Ajuste la chaveta de bloqueo.

A-Pasador de bloqueo
B-Cuerpo del brazo central

PX03972,000055F -63-18DEC08-1/2

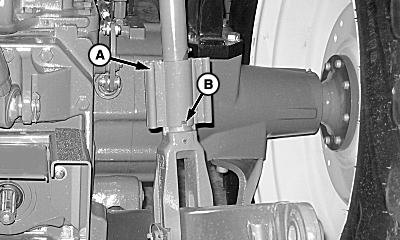

a. Levantar la palanca de bloqueo y girar (A):

• HACIA LA DERECHA: bajar el brazo de elevación
• HACIA LA IZQUIERDA: subir el brazo de elevación

b. Bajar la palanca y girarla para conectar la ranura en el cuerpo inferior y evitar un cambio de ajuste durante el funcionamiento.

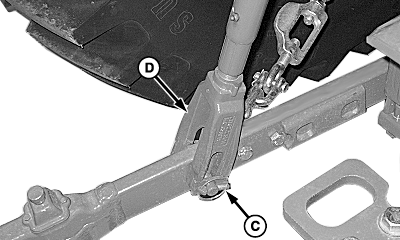

4. Ajustar el brazo de elevación derecho para nivelar el apero lateralmente:

a. Retirar el pasador de bloqueo y el pasador del brazo inferior (C). Girar el conjunto del extremo inferior (D):

• HACIA LA DERECHA: acortar (elevación) el brazo de elevación
• HACIA LA IZQUIERDA: alargar (descenso) el brazo de elevación

b. Instalar el pasador de bloqueo y el pasador del brazo inferior.

Ajustar los brazos de elevación izquierdo y derecho para acomodar varios tamaños de neumático o apero. Para un gran rango de movimiento arriba y abajo del enganche, ajustar los brazos de elevación para que cuando estén abajo del todo, las rótulas de los brazos de tiro estén a aproximadamente 178 mm (7 in.) del suelo.

A-Manija de bloqueo
B-Ranura
C-Pasador del brazo inferior
D-Conjunto de extremo inferior

PX03972,000055F -63-18DEC08-2/2
