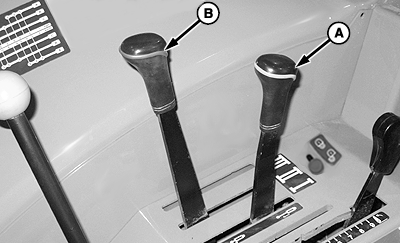

Funcionamiento de las palancas de control de la VMD. Válvula de una o dos funciones
Con las mangueras conectadas correctamente a los acopladores, tirar de la palanca hacia atrás contra la presión del resorte para extender el cilindro remoto. La presión del resorte devuelve la palanca al punto muerto cuando la suelta. Con la palanca en punto muerto, el cilindro remoto se bloquea en su lugar por presión hidráulica. Empujar la palanca hacia adelante contra la presión del resorte para retraer el cilindro. Posición de flotaciónEmpujar la palanca hacia adelante, para retraerla, en la retención para accionar la función de "flotación". La función de "flotación" permite al cilindro extenderse y retraerse libremente, por ejemplo cuando el apero sigue el contorno del suelo. Volver manualmente la palanca al punto muerto cuando la "flotación" ya no sea necesaria. Funcionamiento del motor hidráulicoVer USO DE LA VMD TRASERA PARA ACCIONAR EL MOTOR HIDRÁULICO en esta sección. |
|
ATENCION:
El sobrecalentamiento del aceite hidráulico puede causar lesiones personales y fallas en los componentes. Para evitar que el aceite hidráulico se sobrecaliente, NO mantener la palanca de control de la VMD en posición de funcionamiento durante un largo periodo de tiempo.
PX03972,0000560 -63-18DEC08-1/1 |
